真空斷路器機械特性的技術探討
摘要： 通過使用先進儀器對真空斷路器機械特性進行測試分析，探討了目前真空斷路器機械特性參數存在的一些問題。 （www.csxinglv.com)
參數存在的一些問題。
關鍵詞： 真空斷路器； 機械特性； 參數
中圖分類號： TM561.1 文獻標識碼： B
1 引言
真空斷路器的主要特點在于利用真空作為觸頭間的絕緣與滅弧介質，由于觸頭為對接式結構，使得其機械特性參數與其它結構(如插入式)不同。真空斷路器的機械特性表現為動觸頭相對于靜觸頭的運動特性。筆者通過對真空斷路器機械參數的試驗和分析，對傳統分析、測試方法進行探討，對機械參數在設計、使用、測試等方面存在的問題提出看法。
2 測試系統簡圖
以12 kv真空斷路器為例分析真空斷路器的機械特性，圖1為系統簡圖。測試是針對動導電桿下端點A相對于滅弧室靜端面的運動特性。傳感器是基于霍耳效應的線性傳感器，采用XBT型進口測試儀。
3 觸頭開距
觸頭開距是指分閘位置時，開關一極的各觸頭間或其連接的任何導電部分之間的總間隙[1]。
真空斷路器的觸頭開距取決于額定電壓、分?jǐn)嘈再|(zhì)、耐壓水平及壽命要求。為提高絕緣水平，應適當增大觸頭開距；為適應頻繁操作，提高真空斷路器的壽命，應減小觸頭開距。真空滅弧室的機械壽命主要取決于波紋管，波紋管是真空滅弧室中最薄弱的元件。理論分析表明，波紋管的疲勞壽命與壓縮行程的3 5次冪成正比[2]。顯然，減小壓縮行程對提高波紋管的機械壽命非常有效。因此，調試時應防止波紋管受到過量的壓縮，操作時，還應注意過沖行程不宜過大。又由于真空斷路器分閘時有重?fù)舸┈F(xiàn)象發生，所以對于減小觸頭開距應慎重。
為便于探討觸頭開距，將分閘狀態的觸頭開距稱為靜態開距，而將分閘操作中的觸頭開距稱為動態開距。
3.1 靜態開距

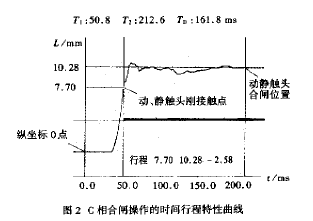

通過儀器對真空斷路器進行合閘操作測試，其C相時間行程特性曲線如圖2所示。圖中，縱坐標0點恢枚雜Χ下菲鞣終⑽恢�，触头开巨\?.70 mm(動觸頭由分閘位置到動、靜觸頭剛接觸點的行程)，即動、靜觸頭導電部分間的間隙。
測量觸頭開距的傳統方法是：分別測量動導電桿上一點在分、合閘位置時相對于同一基準的距離，二者之差則為觸頭開距，對應于圖2中，分閘位置到合閘位置的行程10.28 mm，與真實間隙相差2.58 mm。
分析兩種方法所測值出現誤差的原因：①加工制造產生的誤差：動、靜觸頭表面微觀不平；觸頭表面相互不平行，對接不理想；②零件設計產生的誤差：動、靜觸頭材料、結構及導電桿剛度較小；基體支撐部分剛度較小等。觸頭接觸后，在觸頭彈簧壓力及沖擊力作用下，產生彈、塑性變形而導致。
由于傳感器是機械固定在動導電桿端及上支架上，而且傳感器的質量很小，所以對于該測量系統可認為是剛性的，同時，該例中對于測量基準也采用的相同基準，分析也基于同一曲線，所以由測量方法產生的誤差可忽略。根據統計，誤差值因斷路器及滅弧室的不同而有所不同，約為O～3 mn，分散性很大。
為使測量結果準確、穩定，可使斷路器空載合、分操作一定次數，拍平觸頭毛刺，增加接觸面積，盡可能消除可能出現的塑性變形，增強整體抗變形能力，以減小測量值的分散性。同時，由于系統彈性變形仍然存在，所以建議采用測試儀器直接讀數，也可用歐姆表等監測觸頭剛接觸位置時，測量動觸頭在分閘位置與觸頭剛接觸位置間的真實距離作為觸頭開距。
3.2 動態開距
3.2.1 最小動態開距——有效開距
真空斷路器在分閘操作過程中，動、靜觸頭間可能出現的最小間隙即最小動態開距。

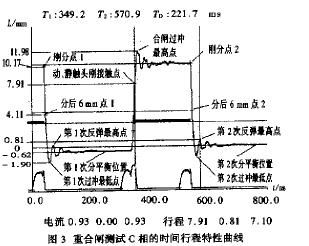

圖3為重合閘測試的時間行程特性曲線圖。
2次分閘過程中的最小動態開距是不同的，對于該斷路器的最小動態開距應取第2次分閘時的最小動態開距，即觸頭剛接觸位置與第2次分閘反彈最高點之間的距離為7.10 mm。在2次分閘過程中，觸頭最小動態開距的不同是由緩沖器不穩定造成的。
目前，控制最小動態開距的辦法是通過控制觸頭開距和分閘反彈幅值，二者差表征最小動態開距。但從上面分析可知，影響最小動態開距的因素除觸頭開距、分閘反彈幅值外，還有緩沖器復位情況。很多出現開斷失敗及重?fù)舸┈F(xiàn)象的原因是有效開距過小，故應規定斷路器的最小動態開距。
同樣，在測量靜態開距時，也需考慮緩沖器的影響，由此可見，分閘緩沖器是十分重要的。
有效開距將直接影響開斷及弧后絕緣，它同時考慮了合閘觸頭變形、分閘反彈、緩沖器復位等情況，使各影響因素有機地聯系在一起，解決了以往各自獨立考慮時可能出現的問題。對于真空滅弧室的最小動態開距，應根據它所要完成的開斷任務，通過型式試驗確定。
3.2.2 最大動態開距
在合、分閘操作中動觸頭的最大行程即為最大動態開距。從圖3中可以看出，最大動態開距為合閘過沖極值點與第1次分閘過沖極值點間的距離13.88 mm，遠大于額定開距11 mm�？梢�(jiàn)，最大動態開距將直接影響真空滅弧室波紋管的壽命，從而影響滅弧室壽命及機構穩定性。
3.2.3 分閘觸頭反彈幅值
分閘反彈影響觸頭有效開距，反彈值較大時，可能導致開斷后的重?fù)舸�，同時使波紋管由于受大振幅的強迫振動而過早出現裂紋導致滅弧室漏氣，影響壽命。對于分閘反彈幅值，標準鵬3855中沒有給定測量方法。出于對電氣性能(耐壓和開斷等)的考慮，應以靜態觸頭開距和有效開距為準，而出于對機械性能(壽命等)的考慮，應控制其振動的最大幅值，盡可能減小最大振幅。
綜上所述，為從根本上解決目前真空斷路器性能不穩定、真空滅弧室性能離散性較大等問題，使產品性能有質的提高，有必要改進對真空斷路器觸頭開距的要求，在規定額定觸頭開距的同時，對最小動態開距、最大動態開距進行規定。
4 合閘彈跳
目前，真空斷路器均采用對接式觸頭，且合閘速度較高，觸頭在合閘時就可能產生彈跳。由于彈跳不但會使觸頭熔焊，產生過電壓，而且還會使波紋管受強迫振動而出現裂紋，導致滅弧室漏氣，所以合閘彈跳越小越好。

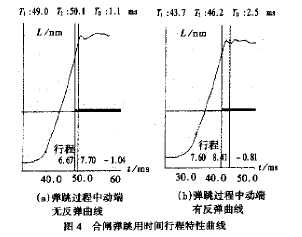

在圖4的合閘時間行程特性曲線中，合閘時都出現了彈跳。有必要說明的是，真空斷路器的彈跳應為動靜觸頭在接觸后出現反向運動(觸頭彈開)，并經若干次彈開至觸頭最終持續接觸這一過程。當無相對位移(接觸后沒有彈開)時，開關無彈跳。
分析彈跳曲線圖4(a)，從觸頭剛接觸一直到彈跳結束，動觸頭下端點的運動沒有出現突變，運動特性仍為線性。說明反彈沒有出現在動觸頭下端點，而出現在動、靜觸頭部分(包括動靜導電桿及基體)，即動、靜觸頭間形成了一個碰撞反彈系，在碰撞過程中，動能沒有完全被消耗掉，出現了彈跳，又由于動觸頭以后部分傳動間隙較小及觸頭彈簧剛性較大，激振力沒有能夠激起動導電桿及以后部分的響應，而靜端支撐剛度相對較小或觸頭剛性小，動、靜觸頭的分離，即彈跳(稱一級彈跳)，由靜觸頭位移或動、靜觸頭形變完成。
分析彈跳曲線圖4(b)，在彈跳過程中，動觸頭下端點的運動出現突變，發生反彈，說明在動靜觸頭碰撞后，動觸頭末端對彈跳激振出現了響應。由于動、靜觸頭間碰撞過程中動能沒有完全消耗掉，又由于傳動間隙較大及觸頭彈簧剛性較小(主要為間隙)，沒有能夠抑制住動觸頭末端的位移，一級彈跳系統與動導電桿以后部分一起組成二級彈跳系統，并出現二級彈跳，反彈表現在動觸頭位移，或動觸頭與靜觸頭兩部分位移上。
對這2種合閘彈跳情況進行試驗分析，有這樣一個統計規律：曲線的彈跳時間普遍較小(一般小于1.5ms)；而曲線彈跳時間相對較長。可以認為，小的傳動間隙和大的觸頭彈簧剛度能很好地抑制動導電桿以后部分參與彈跳系，對反彈有很好的抑制作用，可減小彈跳時間。
通過分析，影響合閘彈跳的因素有：觸頭材料、觸頭結構和動、靜導電桿及支撐部分的剛度、觸頭彈簧剛度及預壓力、傳動件間隙等。
減小彈跳僅靠減小傳動環節間隙、提高觸頭彈簧的壓力是不夠的，必須減小并消除一級彈跳，并采取相應措施，才能從根本上解決彈跳問題。
對于一級彈跳，需盡量減小合閘時動觸頭系統的動能，增加靜端支撐部分剛性，同時利用兩物體相互碰撞后動能損失的原理，在觸頭淺表加上阻尼器或利用材料本身的阻尼或觸頭的結構，設計出能吸收多余能量的觸頭，使其不產生或減小一級彈跳。
對于二級彈跳，采用一些諸如增加觸頭彈簧預壓力，增加觸頭彈簧剛性，提高零件加工精度，減小傳動環節間隙等措施抑制二級彈跳。
當然，合閘無彈跳或彈跳越小越好，但大量試驗證明，將觸頭彈開時間限制在足夠小的范圍內(如小于2—)，就足以保證觸頭高質量的工作。
5 分閘速度
真空斷路器對分閘速度是有一定要求的，因?yàn)樗绊懭蓟r(shí)間和弧后介質強度的恢復速度。

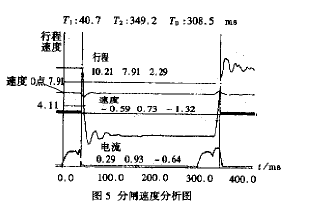

為分析方便，將圖3中第1個分閘操作與合閘操作放大，同時打開時間速度特性通道，如圖5所示。在動、靜觸頭剛分離瞬間，動觸頭下端已經具有一定的速度，但此時，動觸頭位置與觸頭剛合位置尚有一段距離(2.29 mm)，觸頭變形尚未恢復。說明在機構脫扣后，動觸頭在分閘彈簧和觸頭彈簧及動靜觸頭變形能的共同作用下，在分離前已經開始運動。
由于觸頭恢復變形的速度方向(朝著減小觸頭開距的方向)與動觸頭分閘速度方向(朝著增大觸頭開距的方向)相反，所以，當分閘速度大于觸頭變形速度時，觸頭分離，觸頭間的相對速度為分閘速度與觸頭形變速度之差，此相對速度為有效(增大開距)速度，該相對速度一直持續到觸頭恢復變形為止。所以，雖然剛分絕對速度較快，但并非動靜觸頭的相對速度。影響觸頭間隙增加快慢的速度為有效速度，它將決定弧后介質恢復速度，也決定燃弧時間的長短。由此可見，提高剛分速度，減小觸頭形變，對提高真空斷路器的開斷能力十分有利。目前，對于分閘速度的測試區段各不相同，有的規定為全開距，有的規定從剛分到接觸緩沖器前，有的規定為分后一定區段。根據圖5，若按剛分6 mm區段來計算平均分閘速度，通過儀器測試出的速度為動觸頭相對于合閘位置的位移6 mm區段的平均速度，此時開距約為3.8 mm，實際計算的是從剛分到有效開距為3.8 mm時的平均速度。對于12 kV斷路器來說，此間隙尚不夠所需的安全間隙。在這種情況下，若要規定分閘速度為一定區段內的平均速度，就應將觸頭變形考慮進去。比較合理的辦法是將觸頭變形最大值加上觸頭間的安全間隙(即有效開距，如6 mm)，作為剛分后控制平均速度的區段，即保證動靜觸頭在一定時間內建立起足夠的絕緣滅弧間隙。
分閘彈簧在全部分閘過程中都起作用，不僅影響斷路器的剛分速度，而且還影響最大分閘速度。分閘彈簧的力越大，釋放能量越多，則剛分速度和最大速度越大。觸頭彈簧只在超行程階段起作用，因此對剛分速度有直接影響[2]。而且，觸頭本身的彈性及靜觸頭系統的支撐部分的剛性也對分閘速度，尤其是剛分速度有很大影響。
6 超行程
合閘操作中，開關觸頭接觸后動觸頭繼續運動的距離為超行程(對某些結構，如對接式觸頭，為觸頭接觸后產生閉合力的動觸頭部件繼續運動的距離[1]。
超行程的作用是保證觸頭在一定程度電磨損后仍能保持一定的接觸壓力和可靠的電接觸；在分閘時，使動觸頭獲得一定的初始沖擊動能，提高動觸頭的初始加速度和拉斷觸頭熔焊點；使真空斷路器在合閘時能夠借助于觸頭彈簧力得到平滑的緩沖，減輕沖擊力。
通常，真空斷路器的超行程只取觸頭開距的15％～40％[3]。各種真空斷路器超行程各不相同，目前基本都用觸頭彈簧在分合閘時彈簧壓縮量來表示，就12 kV真空斷路器來說，數值從2mm到10mm不等。而對于運行著的開關，習慣上用超行程的減小值來表示觸頭的磨損量，以此間接估算真空斷路器的剩余電壽命，并依據超行程的減小值來確定觸頭接觸壓力是否仍在規定范圍內。
同樣的彈簧、同樣的超行程將因其在機構中所處位置不同、所服務的斷路器的不同而不同，所以，對超行程及觸頭彈簧的設計應綜合考慮。
首先，對于接觸壓力：①為保證觸頭在剛接觸之后就能立即可靠地接觸，必須保證一定的觸頭初壓力；⑦為保證觸頭在正常工作時可靠接觸，其終壓力應在要求范圍內；④為保證在一定程度電磨損(應包括機械性縮短)下仍能可靠接觸，應要求其對觸頭磨損具有一定的補償作用。
其次，對于提高觸頭剛分速度來說，應將觸頭彈簧在超行程部分釋放能量加大。
最后，對于合閘時的緩沖作用，應綜合考慮合閘彈簧、分閘彈簧及機構等其它零部件的情況。
