一、產品配置說明：
1、全套GKC高壓開關測試系統配置包括：
·GKC系列控制主機 一臺
·PC機 一臺
2、配件箱：
·直線位移傳 一只
·角位移傳感器（選配） 一只
·傳感器連接電纜 一條
·狀態及驅動連接線 一套
·短接線 一條
·電源線 一條
·專用傳感器夾具（選配） 一套
·通用傳感器夾具 一套
·U盤 一張
·使用說明書 一本
·合格證 一份
·保修卡 一份
二、產品使用注意事項
1、在本系列產品與被測斷路器連接之前，務必確保被測開關不帶電，并與電力系統完全隔離。
2、為安全起見，在對機器作各種連接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。
3、請不要將機器放置于可能受熱和受潮的地方，如火爐，水槽等。
4、本機從寒冷的環境中被帶到充分加熱的環境中時，機內可能會凝結濕氣，導致機內絕緣水平降低。請確認本機內無濕氣后再行使用。
5、請不要將本機放置于灰塵容易聚集的地方。
6、請將本機放置于通風良好的場所。
7、請注意不要在雷雨的情況下使用本測試儀器。
8、請不要使用汽油﹑香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的棉布擦拭。
9、請確認當?shù)仉娋W(wǎng)電壓是否與本機供電電壓相符。交流220±10% V，50/60 Hz。
10、請不要破傷隨機所帶的線纜，以確保使用安全。一旦發現破損，請立即更換。
11、當機器出現故障時，請勿擅自打開機箱，以免造成不必要的損失及傷害，請及時聯系廠家或者返廠維修。
三、產品綜合功能
1、精確的采樣技術，系統的采樣頻率60KHz，位移幅值分辨率達到16位。
2、打印出詳細報表，報表內容包括單分、單合曲線、包絡線、電流曲線等以及參數列表。
3、實現開關單分、單合、合分、分-0合分、分-0-合分-t-合分、合分-t-合分六種測試。
4、測試時需要安裝傳感器來測量行程-時間特性曲線，并能按照IEC62271-100-2001:05以及GB/T1984-2003標準的要求完成標準曲線和實測曲線的圖形對比。
5、可以選擇將傳感器安裝在A、B、C三相中的任意一相，靈活設置。
6、可以選用直線傳感器和角位移傳感器。
7、測試的控制方式包含內控、外控、手力三種方式。
8、準確測試出分、合閘線圈電流、電壓峰值以及變化曲線。
9、計算并顯示出觸頭速度以及加速度的變化曲線。
10、可以根據“占行程百分比”、“時間”、“行程”三種定義方式分別定義觸頭運動速度，滿足各種速度測試要求。
11、直接精確測量觸頭開距。
12、測量并以顯示斷口波形、反彈幅值、彈跳、超程、過沖等。
13、可測試不同期、分、合閘速度、時間等斷路器機械特性參數，兼顧舊標準要求測試的項目，同時涵蓋了新標準要求測試項目。
14、提供強大的數據庫管理功能，保存所有測試過的數據，并根據不同依據提供后期查詢功能。
15、系統的軟件界面：它包括了設置界面和測試界面兩部分。
16、測試結果顯示區主要顯示相關的曲線信息，包括本次測試的曲線和查詢出的歷史測試曲線。它能根據選定的曲線段，自動顯示用戶想看到的合、分參數。在坐標值顯示區中，系統能實現坐標曲線區中坐標十字架所處位置的時間、Y軸坐標、行程、瞬時速度值。能根據用戶輸入的參數，自動求出給定區間的平均速度值。
17、系統提供完善的已測數據管理功能。系統具有完善的產品型號管理功能，能隨時根據需要，增加、修改、刪除目標產品全型號。同時根據提供的各種查詢條件，能方便的查詢出欲查詢產品的相關參數，同時，系統提供模糊查詢功能。
四、產品主要技術參數：
·儲能電源：AC/DC30-250V 手動可調 電流10A
·合閘電源：① AC/DC30-250V 手動可調 電流10A
② AC三相0-380V 手動可調 電流10A
·分閘電源：AC/DC0-450V 手動可調 電流10A
·電流測試范圍：0-20A, 準確度：≤1%
·時間分辨率0.01 ms ·時間精度：≤0.01 ms
·合（分）閘時間：0～999.99 ms ·合（分）閘不同期：0～99.99 ms
·速度測量范圍：0～99.99 m/s 分辨率：0.0023 m/s
·測量精度 0.0023 m/s（傳感器總長等于總行程時）
·觸頭彈跳時間：0～99.99 ms
·行程測量范圍：0～999.99 mm
·行程—時間特性曲線幅值精度：傳感器總長/65535
·行程—時間特性曲線幅值分辨率：傳感器總長/65535
·平均速度：0～15 m/s
·開距：0～999.99 mm
·行程—時間特性曲線采樣頻率：60 kHz
·線圈電流波形采樣頻率60 kHz
·線圈電流測試范圍：0～20 A（標配）
·線圈電流波形幅值精度：≤0.1%
·電源:AC 380 +10% V 50/60 Hz
·工作環境：-10 ℃～60 ℃
五、產品硬件部分
1、測試臺接線說明
1.1 電源輸入接線
輸入交流380V/60Hz，三相四線制（其中黑線為零線N，其他三根線紅、藍、棕分別接A、B、C）。
1.2 測試臺輸出接線
輸出為一個常開觸點（接點），當投入\開極命令發出時閉合。用來控制投入\開極回路（輸出信號）。
輸出為兩個常開觸點控制內部電源輸出，當投入\開極命令發出時輸出一個電壓用來控制投入\開極回路（輸出信號）。
與投入\開極線圈并聯，用來確定投入\開極時間的起始時刻（輸入信號）。
投入\開極線圈回路的電流采樣，與投入\開極線圈回路串聯。直流時有正負之分（輸入信號）。

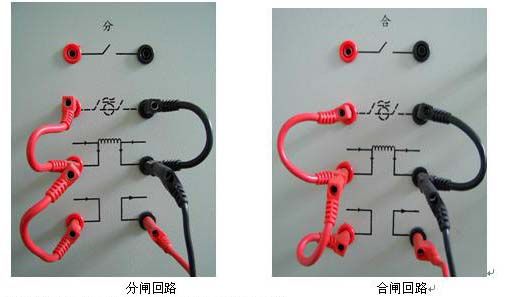

控制部分接線如下圖：
其中右下角出去的兩條線分別接開極線圈和投入線圈。

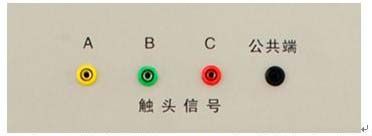

下面是主回路A、B、C的接線：
黃（A）、綠（B）、紅（C）分別接開關靜端的A、B、C三相，其中黑線為公共端，接開關的動端，并把斷路器三相動端短接起來接公共端。
下面是儲能的接線：
紅、黑兩線接到儲能電機，如果被測試品不用儲能也可不接。
下面是傳感器的接線：
傳感器的接線一端接到測試臺。
黑色輸出線的另一端接傳感器，傳感器接到開關的動端。用支架固定起來，保證它和開關同時動作。具體參考說明書傳感器安裝部分。
下面是測試臺的接地：
如果外殼有漏電或系統不穩定可將它接地保證安全。
2、測試臺顯示和控制按鈕說明
上圖為操作部分和顯示部分，下面分別介紹各部分的操作和使用。
上圖是測試臺的總電源開關。
總電源開關：是通過空氣開關負責給系統、計算機、投入\開極電源、控制的交流接觸器電源、儲能電源、內部的調壓器電機提供電源。

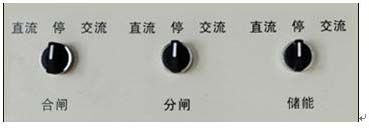

2.1 通過控制臺電源選擇開關選擇分、合、儲能的電源為交流或者直流
上圖為被測試品的電源選擇。

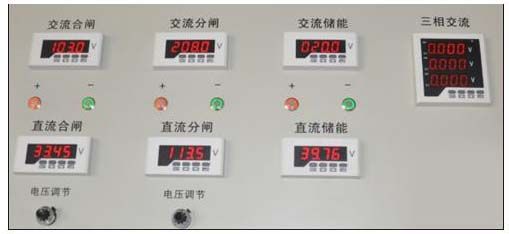

2.2 調整測試品的電壓
如圖，若選擇的電源為交流時，按紅色為升壓綠色為降壓，觀察對應電壓表的電壓；若選擇的電源為直流時旋轉電壓調節電位器，觀察對應電壓表的電壓。
注：測量結束后，將電源選擇開關旋至“�！睜顟B(tài)，如：
六、產品軟件部分
1、電腦開機后軟件自動啟動，即可進入程序的主界面

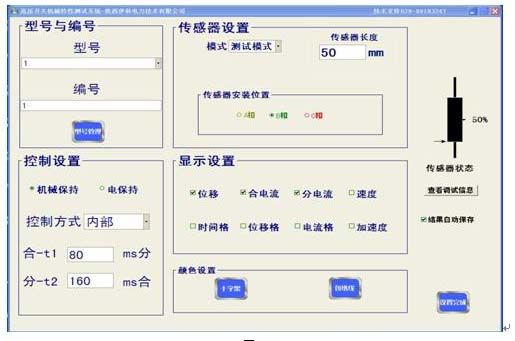

2、主界面設置完后，點右下角“設置完成”按鈕進入測試界面
設置測試參數：如果您第一次使用該儀器，則需要設置測試必需的測試參數，如傳感器安裝的位置、傳感器的長度、控制方式等。如果您上次使用該儀器時已經設置好了測試參數，那么這些設置已經被保存。如果您本次測試不想改變原有的測試參數，那么可以點設置完成，直接進行測試。

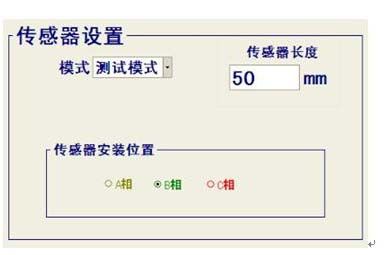

3、設置傳感器的位置和類型：
① 測試模式：適用于已知傳感器總長，輸入傳感器總長即可。
②校驗?zāi)Ｊ剑哼m用于已知開關的總行程，輸入總行程后測試一次后自動計算傳感器總長。然后再選擇測試模式。（主要用于角位移傳感器）
③選擇被測開關的類型，選擇傳感器對應的安裝位置如下圖：
4、型號選擇及設置
測試前選擇開關型號，輸入編號，若以前已設置好開關型號則直接選擇，若沒有設置，則需要進入型號管理進行設置，如下圖：

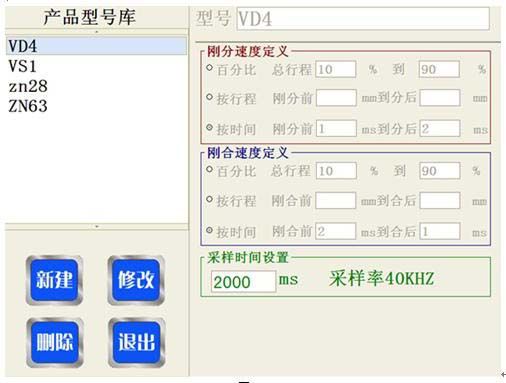

因為不同開關的速度定義方式不同，進入型號管理后設置好速度定義及采樣時間并保存。如下圖：
假如采樣時間設置為2000ms，在進行合閘測試時儀器合閘接口輸出電壓控制開關合閘，當開關在2000ms內能夠合閘則測試正常；當開關在2000ms內沒有合閘，則儀器關閉合閘輸出，并提示錯誤開關拒合。
采樣時間的設置要根據開關的合閘時間或分閘時間進行設置，軟件默認的采樣時間為2000ms，當采樣時間設置過短時，合閘時間超出了采樣時間儀器就會提示開關拒分或拒合；當采樣時間設置過長時，如果開關本身異常，出現拒分拒合時，合閘或分閘線圈通電時間過長可能會造成損壞。
采樣時間最長為20000ms（20s），超出20000ms時，系統默認為2000ms（2s）。
采樣率會根據采樣時間進行調整，當采樣時間小于1000ms時采樣率為50khz；當采樣時間大于1000ms并小于2000ms時采樣率為40khz；當采樣時間大于2000ms并小于4000ms時采樣率為20khz；當采樣時間大于4000ms并小于10000ms時采樣率為10khz；當采樣時間大于10000ms并小于20000ms時采樣率為5khz.

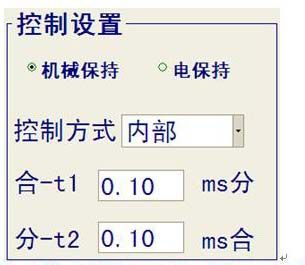

5、選擇控制方式：
控制方式分為手動、內控、外控。如下圖：
·斷路器模式接觸器模式可切換：能夠測量機械保持的斷路器和開關，也可測量電保持的斷路器或接觸器。
·采樣時間長度可設置：能夠設置采樣時間，最長可測量合閘時間或分閘時間為20秒的開關。
·采樣率可設置：根據采樣時間的設置自動調整采樣率。
①手動：觸頭型號變化作為觸發型號，適用手動合分測試（只能測試同期和彈跳速度無法測試時間）
②內控：用戶通過操作觸摸屏的合分按鈕發出命令使開關動作完成測試，內控時合閘分閘插頭輸出電壓（內同步）。
③外控：儀器不控制開關動作，只是數據采集，使用外控時通過外部電源讓開關動作，一旦儀器接收到分合閘線圈有電壓則開始測試，外控時合閘分閘插頭接收觸發信號。（外同步）。
四種操作方式，對應了以下t1、t2、兩個控制參數。這兩個參數的值必須大于20ms。T1，T2為做重合閘時的時間間隔。
機械保持： 適用于一般的斷路器有分閘、合閘線圈。（合閘時儀器合閘接口通電，當開關閘后合閘接口斷電；分閘時儀器分閘接口通電，當開關分閘后分閘接口斷電）
電保持： 適用于接觸器或只有一個線圈的斷路器。（合閘時儀器合閘接口一直通電，分閘時合閘接口斷電）
6、選擇操作方式：操作方式共6種，單分，單合，合分，分合分，分合分合分。如下圖：

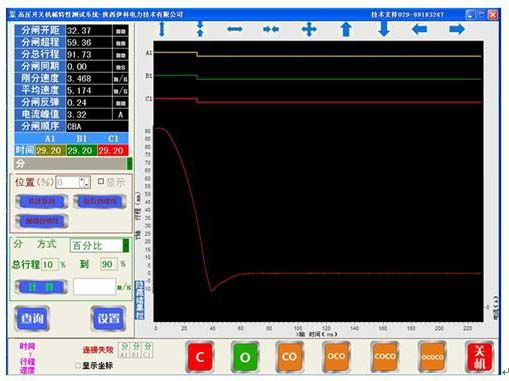

7、測試結果顯示：

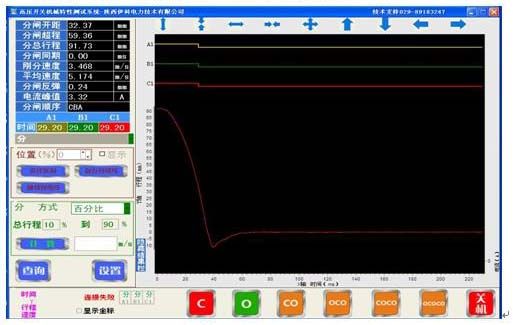

選擇對應的按鈕進行測試，測試完成后顯示測試結果及曲線。如下圖：
8、測試結果分析、保存、查看、打印

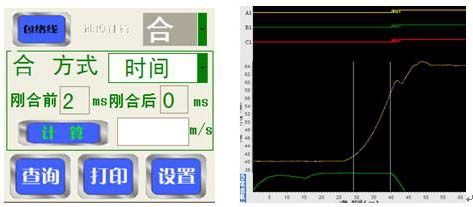

①速度分析計算：可以對所測數據進行分析計算出任意區段的速度。可按時間 ，行程， 百分比，三種方式計算。如下圖：
②測試結果的保存: 測試結果可以可以自動保存也可提示保存。在設置界面選擇測試結果自動保存自動保存測試數據，反之每次測試后提示是否需要保存。如下圖

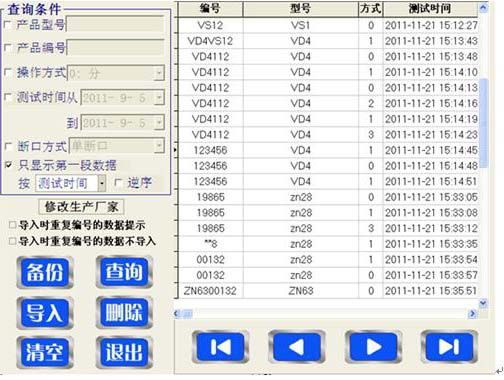

③測試結果查詢：保存后的數據存在結果數據庫中按查詢可查看歷史測試數據。雙擊可打開對應的測試結果曲線，可按條件查詢篩選查詢具體測試結果。如下圖：

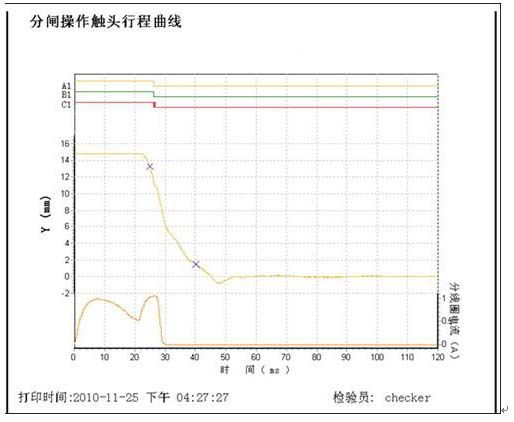

④測試結果打�。狐c(diǎn)擊主界面的打印按鈕，直接打印數據和曲線。下圖為分閘測試結果 圖22為分合分重合閘測試結果。
七、產品上位機連接測試部份（連接電腦）
1、連接數據線：將USB數據線一邊與儀器的電腦接口連接，另一端連接電腦的USB接口。（注：此上位機軟件需要在WINXP系統下運行。）
2、 安裝USB驅動程序：首次連接儀器需要先安裝USB 驅動。接好USB線后電腦提示安裝驅動如下圖
選擇“從列表或指定位置安裝”，下一步選擇“在搜索中包括這個位置”再點“瀏覽”如圖23-2，選擇驅動所在的目錄。安裝提示安裝驅動。
八、開關特性術語定義
1、三相不同期：指開關三相分（合）閘時間之間的最大及最小值差值。
2、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即第一次接觸到完全接觸間的時間）。
3、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。
4、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。
5、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言合閘前10ms內的平均速度。
6、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。
7、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比
|
