目錄
目錄………………………………………………………………1
安全需知及注意事項…………………………………………… 2
聲明……………………………………………………………… 3
關于伊科電力……………………………………………………4
GKM磨合測試系統技術參數…………………………………… 5
GKM磨合測試系統硬件組成及配件…………………………… 6
GKM磨合硬件及接線說明……………………………………… 7
GKM磨合測試系統軟件說明…………………………………… 9
安全需知及注意事項
請?jiān)谑褂肎KM磨合測試系統之前仔細閱讀說明書，并以正確的方法使用。
（1）請勿自行拆解，修理或者改裝本系統。否則可能引起安全隱患以及系統運行故障。
（2）請使用GKM磨合測試系統自帶的連接電纜。不匹配電纜可能導致系統運行故障。
（3）禁止碰撞。在車間內嚴禁劇烈碰撞測試系統柜，否則可能導致系統運行故障。
（4）GKM測試系統運行期間機殼必須可靠接地。否則可能引發安全事故。
（5）禁止接觸水。GKM測試系統硬件部分及所有配件均不可浸入水中，或者雨水淋濕。否則可能會導致漏電、短路及觸電。
（6）長期不使用時請務必切斷電源。
聲明
GKM磨合測試系統（軟件及硬件）合法版權屬于陜西伊科電力技術有限公司所有，任何組織和個人未經陜西伊科電力技術有限公司許可與授權，不得擅自復制產品的硬件組成，不得擅自復制及傳播產品的軟件，不得私自更改產品軟件。
關于伊科電力
陜西伊科電力技術有限公司是一家座落于古城西安，專業從事高壓電器產品檢測、監測、控制和電力系統自動化產品研發、設計、生產、銷售和技術服務于一體的高科技企業。
公司憑借雄厚的技術研發和設計能力，依靠西安當?shù)厣詈竦募夹g(shù)背景，聘請了行業內知名的專家、學者擔綱開發設計，與周邊眾多高校和國內外同行建立了密切的合作關系，為公司產品的研發及生產提供了最強有力的技術保證。公司一直秉著以市場為導向，以質量為核心，以服務為保障的經營理念，研發并生產了開關機械特性測試系列、高壓斷路器磨合系統、氧化鋅避雷器測試系列、變壓器直流電阻測試儀系列，真空度測試系列、全自動變比系列、多芯線纜查線對號儀系列等電力儀器儀表產品。
公司建立了全面的售后服務體系，目前公司產品以穩定可靠的性能，完善的售后服務贏得了市場和客戶的一致認可�！皩I(yè)鑄就品質，服務成就發展”伊科電子將一如既往的努力，為全國各地的客戶提供優質、高效的服務，打造電力儀器儀表行業的專業品牌！
GKM磨合測試系統技術參數
·額定輸入電壓：三相四線 ·線電壓：380±10%，50Hz
·電源輸出參數（四套）：
|
名稱 |
電源輸出類型 |
輸出電壓 |
輸出電流 |
|
開關電源 |
直流 |
20-280V |
20A |
|
開關電源 |
直流 |
20-280V |
20A |
|
開關電源 |
直流 |
20-280V |
20A |
|
開關電源 |
直流 |
20-280V |
20A |
·分、合閘間隔時間整定范圍：0.1-25秒。
·分、合閘電源輸出時間整定范圍：0.03-25秒。
·電源的電壓幅值測量誤差小于2%。
·工控機串行接口：6個
·磨合工位：12工位
GKM磨合測試系統硬件組成及配件
GKM磨合測試系統配置清單：
主機柜（包含以下組成） 一套
液晶顯示器 一臺
工控主機 一臺
電源模塊（直流） 兩組四路
磨合工位三組十二路
備用電源模塊 一組兩路
備用操作模塊 一組四路
GKM磨合測試系統軟件（工控主機安裝、U盤）一套
使用說明書一本
合格證一份
保修卡一份
GKM磨合硬件及接線說明

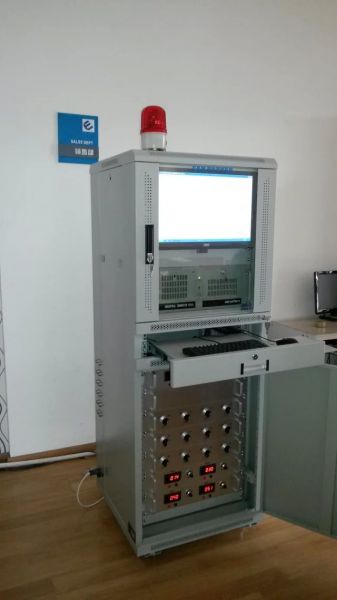

一、GKM磨合測試系統正面圖解及功能區說明
1、 聲光報警器
2、 液晶顯示器區域
3、 工控機電源顯示
4、 工控機主機門鎖
5、 工控機USB口
6、 工控機主機
7、 總電源開關
8、 鍵盤、鼠標抽屜
9、 主控制箱
10、 備用電源模塊
11、 1-4工位操作模塊
12、 5-8工位操作模塊
13、 9-12工位操作模塊 14、1-2號電源模塊組
15、3-4號電源模塊組
二、GKM磨合測試系統左側面圖解及功能區說明
1、可拆卸側門板
2、12路磨合工位接線區
3、總電源輸入口
4、接地端
三、側面板航空插頭功能說明
1、輸出正
2、輸出負
3、常開觸點
4、常閉觸點
5、公共端
GKM磨合測試系統軟件說明
一、 安全管理
首次登陸GKM磨合測試系統請選擇管理員登陸，軟件默認原始管理員密碼為“11”。（如下圖）
請?jiān)谑状蔚顷懼蠹皶r(shí)修改管理員密碼，登陸“安全管理—密碼設置—管理員密碼修改”，進行修改。下次啟動軟件即可使用新密碼登陸。（如下圖）
新增操作員：以管理員身份登陸“安全管理—密碼設置—新增操作員設置”，輸入管理員密碼，點新建開始進行新操作員名稱、密碼的設定，設定完成之后點確定進行保存。（如下圖）
二、 型號管理
以管理員的身份登陸“型號管理”可以新增及刪除產品型號，針對該型號進行磨合次數、磨合報錯設置、磨合間隔時間設置。請注意操作員登陸沒有型號管理權限。（如下圖）
報錯設置：報錯設置里面的拒分、拒合判斷時間的設置應當大于該型號全部被測產品的最大合閘或分閘時間，否則會出現“拒分、拒合”報錯。當勾選了常開觸點檢測和常閉觸點檢測選項，如果不接常開常閉線纜，系統會報錯。
時間設置：時間設置有三種磨合模式，單分單合、合-分、重合閘。所有開關操作的間隔時間應當在0.03—25秒范圍以內。
三、 通訊設置
請以管理員身份登陸通訊設置進行設置。產品第一次啟用時需要進行通訊串口選擇設置。沒有特殊情況不需要進行更改和設置。如果已選擇串口出現故障時可以登陸通訊設置進行設置。設置完成后重啟軟件即可。（如下圖）
四、 查看結果
所有型號產品的已磨合資料都可以登陸“查看結果”進行查詢�？梢砸援a(chǎn)品型號、產品編號、工位號、開始時間等作為檢索條件，查詢磨合結果。所有磨合數據可以進行導出為EXCEL格式表格。
五、 工位選擇
GKM磨合測試系統12個工位可以分別獨立運行，操作界面可以進行關閉顯示。登陸“工位選擇”可以進行單個工位的關閉、開啟設置，也可以所有工位同時關閉、開啟。（見下圖）
每個工位單元包含以下內容，可以進行快速設置�？梢耘R時調整磨合模式單分單合、合分或者重合閘。可以設置需要磨合的次數，并且可以實時查看已磨合的次數�；驹O(shè)置完成后，下拉選擇電源，開啟電源，點擊運行開始進行磨合。
在整個磨合過程中，可以選擇暫�；蛘咄Ｖ�，如果選擇“停止”前面的磨合次數將清零，如果選擇“暫�！痹俅芜\(yùn)行可以延續上次的磨合次數繼續磨合。
六、 解除警報
GKM磨合測試系統運行當中遇到故障會進行語音報警，聲光報警提示和文字對話框報警。點擊解除警報可以停止聲光報警，根據文字對話框顯示的報警提示和報錯原因?qū)ο到y(tǒng)進行調整。
本說明書僅針對GKM磨合測試系統的常規設置及使用進行說明。如果遇到特殊情況及故障請及時聯系陜西伊科電力技術有限公司技術人員。
公司名稱：陜西伊科電力技術有限公司
公司地址：西安市太白南路5號紫薇尚層西三樓
公司電話：029-89183247/傳真 029-88861131
|
