一，產品特點
采樣精度高：精確的采樣技術，采樣頻率20000Hz，位移精度16位。
內置操作電源：內置可調直流電源，帶短路保護功能，可同時滿足低電壓和高電壓動作試驗。
內置一鍵調壓：操作系統自帶電壓調節功能，在做低電壓試驗時只需要根據客戶的要求直接選擇不同的電壓，系統即可自動升壓或降壓，進行自動調節，而減少手動調壓的麻煩和誤差。分別設置有30%，65%，85%三個檔位，方便用戶做低電壓試驗用，此項功能讓儀器的操作更簡便。
人性化界面：window操作系統，8寸大屏幕彩色液晶觸摸屏，軟鍵盤字符輸入，可新建開關型號、速度定義及完成相關參數的保存、刪除、設置、測試、分析等操作。
傳感器靈活設置：可以選用直線位移傳感器也可使用角位移傳感器，可任意設置傳感器的安置位置。
儀器操作方便：全自動測試，方便快捷。儀器會自動識別合、分閘，完成單合、單分、重合閘測試僅需按一下測試按鈕即可以完成測試和結果顯示。
12路時間采樣：可測量四斷口開關，最多同時測量12路合、分閘時間和彈跳。
3路位移采樣： 可同時測量三相的開距、超行程、速度。
斷路器模式接觸器模式可切換：能夠測量機械保持的斷路器和開關，也可測量電保持的斷路器或接觸器。
采樣時間長度可設置：能夠設置采樣時間，最長可測量合閘時間或分閘時間為10秒的開關。
采樣率可設置：根據采樣時間的設置自動調整采樣率。
多種測試類型：能夠?qū)崿F(xiàn)開關單分、單合、合分、分－合分測試。
多種測試方式：可設置內控（內觸發）、外控（外觸發）、手動、電保持模式（接觸器）、機械保持模式（斷路器）。
速度定義靈活：通用速度定義模板，提供“占總行程分比”、 “時間”、“行程”三種方式分別定義速度范圍，滿足各種速度測試要求，同時可設置、修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫。
波形顯示全面：12路觸頭通斷、3路行程、線圈電流、時間波形。
寬幅高速打�。�內置80mm高速熱敏打印機，創市場同類產品中首家使用寬版打印機的先例。打印機面板安裝、數據表單打印美觀清晰、波形直觀。
USB數據通訊：面板配置三個USB接口可進行數據導入、導出或連接鼠標、鍵盤等外圍設備。配有上位操作軟件，可在電腦上對測試數據進行多樣化的分析計算，打印存檔�？蛇B接電腦進行測試。
大容量存儲： 測試結果直接保存在硬盤，大容量存儲，測試結果數據庫管理，可方便查詢歷史測試記錄。
產品概述

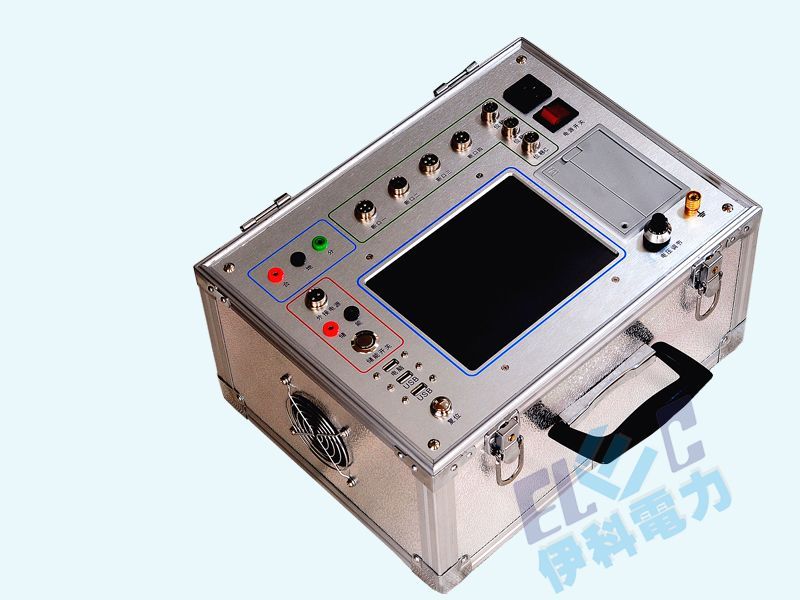

GKC-VIII全自動智能開關分析儀是根據 DL/T 846.1~DL/T 846.9 — 2004《高壓開關綜合測試儀》，DL/T596-1996《電力預防性試驗規程》，GB/T1984-2003《高壓交流斷路器》而研發的新一代測試儀�？蓽y(cè)試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等開關的機械特性參數(時間、同期、彈跳、行程、速度、操作電壓、電流、反彈、主端口與輔助開關的配合時間、機械操作等各項數據及波形)，精確的分析計算功能，可靈活定義開關的速度，大容量數據存儲直接存在硬盤，并可進行數據導入導出，方便查看，打印。儀器自帶內部可調直流電源，可進行合閘、分閘、重合閘測試，也可進行低電壓動作試驗。面板式寬幅高速熱敏打印機能隨時打印全部數據及動作特性曲線。Window操作系統，觸摸屏操作，8寸大屏幕彩色液晶顯示屏。配有上位機軟件，可連接電腦進行數據測試、分析、存儲、管理和各種報表的打印。廣泛應用于供電系統、開關生產廠家、工礦、冶金、鐵路等用電部門進行出廠、交接、預防及檢修試驗。
技術指標
主機外形尺寸：370mm×280mm×240mm；主機重量：10kg
使用環境：環境溫度：-10℃～50℃；相對濕度：＜80%
工作電源：電壓：AC220V±10%；頻率：50Hz±5%
安全性能：絕緣電阻：＞2MΩ；漏電流：＜3.5mA
直流電源：調整范圍：30～270V；準確度: ±（1%讀數+1個字）；負載變化率：≤1%
額定電流：10A 最大瞬時電流：20A
外接電源：允許外接電源：0～20A
時間通道： 12路（A1,B1,C1,A2,B2,C2,A3,B3,C3,A4,B4,C4）或（A1,B1,C1,F1,F2）斷口電壓12V
可測量輔助開關配合時間，采樣頻率：20KHz
行程通道： 位移傳感器：3路， 采樣頻率：20KHz，分辨率16位。
時間測試范圍：0.05ms～10s（可特殊定制更長時間）；準確度：±（0.1%讀數+2個字）；分辨率：0.05ms
行程測試范圍：0～1000mm；準確度：±（1%讀數+1個字）；分辨率：0.1mm
速度測試范圍：0.01～20.00m/s；準確度：±（1%讀數+1個字）；分辨率：0.01m/s
電壓顯示范圍：20-300V；準確度：±（1%讀數+1個字）；分辨率：0.3V
電流測試范圍：0.1A～20A；準確度：±（2%讀數+1個字）；分辨率：0.02A
