一、概述
YBC-IV氧化鋅避雷器直流參數測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，根據《電力設備預防性試驗規程》DL/T596-1996中14.2的規定，發電廠、變電所在每年雷雨季前和必要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。
本公司根據實地測量需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。操作設置人性化，通過遙控器實現遠程遙控測量，并根據測量規程要求增加了自動測量環境溫度功能，帶有大容量存儲器，可存儲50組測試數據，掉電不丟失。配備高速熱敏打印機大大提高了測試結果打印速度。是電力系統以及氧化鋅避雷器生產廠現場檢驗必不可少的設備。
二、產品技術參數
1、 測量范圍：電壓：0～30kV 紋波系數：≤1.5% 電流：0～1000μA
2、 分辨率：電流：0.5μA 電壓：0.1 kV
3、 內置電源充電時間：2-3小時
4 、 內置電源使用時間：≥4小時
5、 遙控有效距離：100M
6、 環境溫度：-10℃～50℃
7、 相對濕度：25℃時≤85％
8、 海拔高度：＜1000M
9、 充電電壓：AC100V-240V
10、電源頻率：50±1Hz
三、性能特點
1、溫度測量：自動感應環境溫度并記入測試結果。
2、遙控測試：通過遙控器實現遠程遙控測試，讓測試更加安全、方便、快捷。
3、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。
4、使用方便：中文菜單操作，測量數據顯示直觀，內置前換紙打印機換紙方便，打印速度快。
5、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。
6、可存儲50組測試數據，掉電不丟失，并能隨時查看打印。
7、攜帶方便：高度、體積、重量僅為同類產品的3 0 %～7 0 % ， 攜帶方便。
8、功能齊全：測量、顯示、時鐘、溫度、結果打印一步到位。
四、面板功能介紹

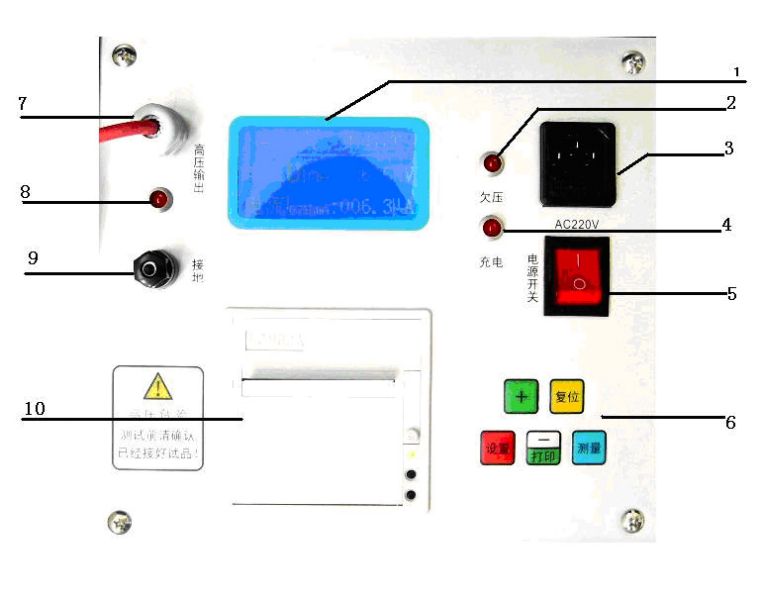

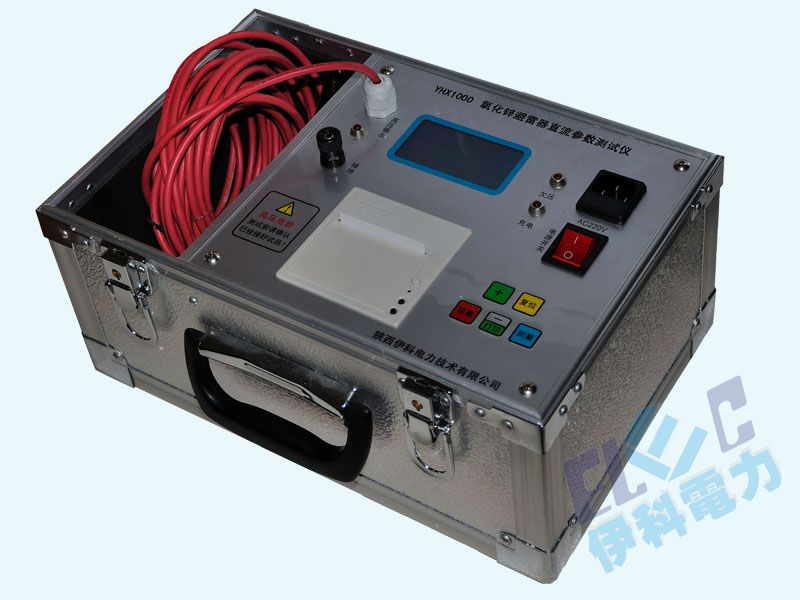

圖1
1.液晶顯示窗口
2.電池欠電壓指示燈（內部電池電量不足時燈亮，對測試有影響，請及時充電。）
3.AC220電源插座（交流220V電源輸入口及充電接口。）
4.充電指示燈（當電源插座接上電源時內部電池開始充電，此時充電指示燈點亮，當電池充足電后指示燈熄滅。）
5.電源開關（控制儀器的打開與關閉。）
6.操作鍵盤（設置測量參數和控制測量及打印。配有遙控器的儀器，同時按下遙控器上兩個按鍵開始測試 ）
7.高壓輸出端（當開始測量時此輸出端為直流高壓0-30KV，請注意安全！）
8.高壓輸出指示燈（當有高壓輸出時燈亮，沒有高壓輸出時燈滅。）
9.接地端（連接避雷器的另一端，用于測量避雷器的漏電流。）
10.打印機（測量完后直接按打印鍵打印測試結果。）
五、使用方法
﹡測試前請務必接好試品再按“測試”鍵��！

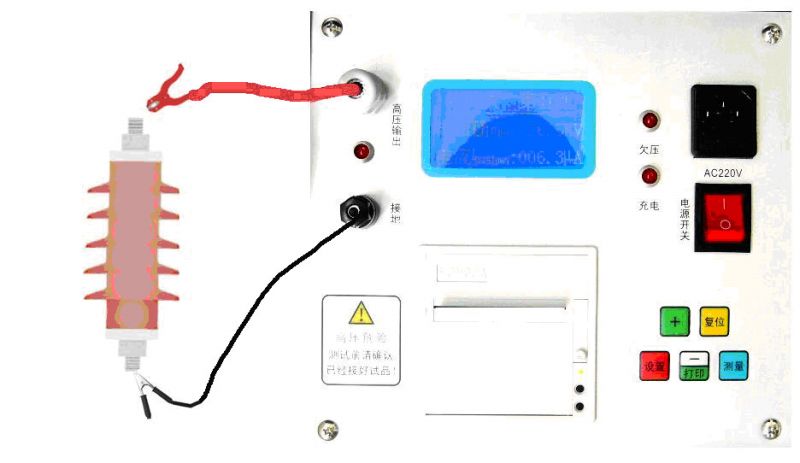

1、接線：將避雷器放在絕緣性能良好的支架上，然后將測試儀的高壓輸出端接到避雷器的一端，接地端接到避雷器的另一端。（如圖2
圖2

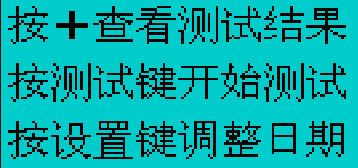

2、測量：合上電源開關，液晶模塊顯示開機歡迎畫面和按鍵作用提示。（如圖3）
圖3
按“+” 鍵查看以前保存的數據（每次測試結束后自動保存測試結果）
按“測試”鍵進入測試狀態，高壓輸出注意危險！
按“設置”鍵調整日期和時間(系統日期和時間錯誤是需要調整)

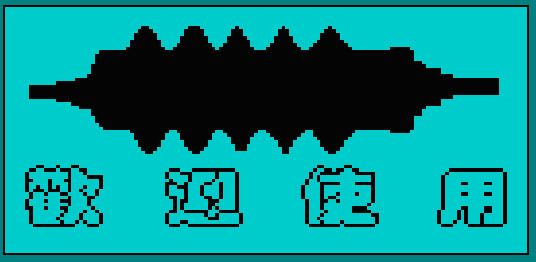

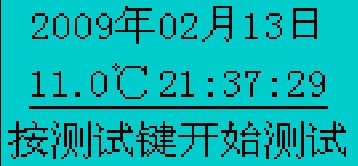

等待幾秒后當沒有任何操作自動進入時間日期設置畫面，此時顯示的溫度為測試的環境溫度。（如圖4）
圖4
如果需要調整時間和日期請按設置鍵光標開始移動依次為“年”、“月”、“日”、“時”、“分”、“秒”循環移動，將光標移動到要設置的項后按“+”、“–” 鍵來進行設置。
任何時候按“測試”鍵都能進入測試（測試前請確認試品已接好！）。（如圖5）
圖5

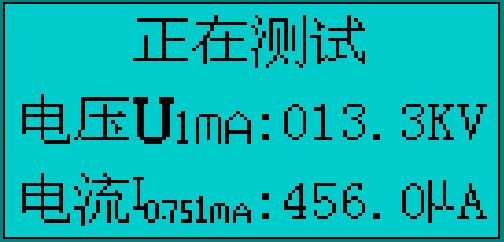

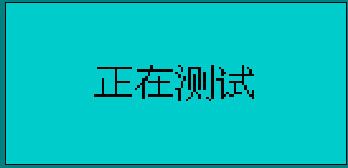

測試高壓啟動電壓逐漸升起，電流也在不斷變化。（如圖6）
圖6

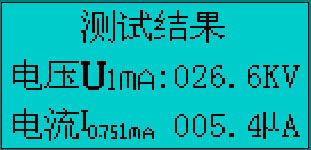

當電流為1毫安時，儀器自動記錄此時的電壓值，高壓開始慢慢下降，下降到0.75倍的電壓，自動記錄此時的電流值，測試結束。測試結果閃動三次后鎖定測試結果并自動保存。（如圖7）
圖7

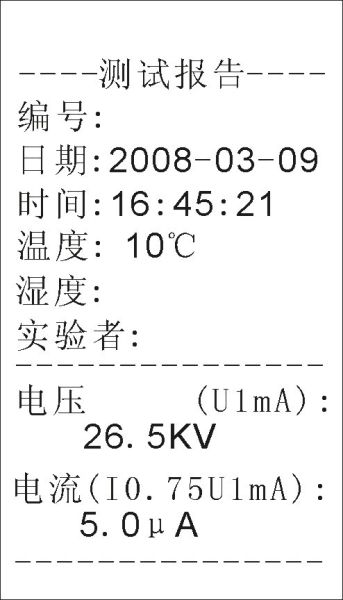

3、測試結果打�。�如果需要打印本次測試數據請按“打印”鍵，打印機會自動打印本次測試結果及環境溫度、日期、時間等。（如圖8）
圖8

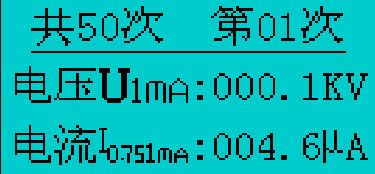

4、數據保存和查看：每次測試結束后數據自動保存，一共可保存50次測試數據，當測試數據超過50次后自動覆蓋第一條數據其它數據不變，依次循環存儲。

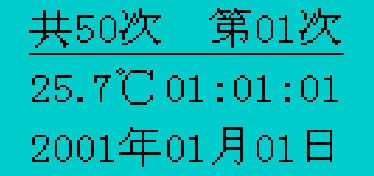

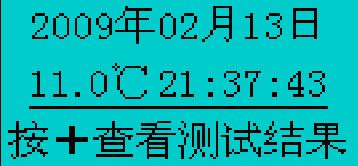

按“+”鍵查看已保存數據，再按“+”翻頁查看上次數據（循環上翻頁）。測試數據會在時間日期頁面和測試結果頁面循環跳動。（如圖9）
圖9
按“-”鍵 即“打印”鍵打印當前查看的數據。
5、報錯：如果測試過程當中出現試品沒有接好或者短路過載等原因，儀器會進入自動保護狀態，停止測試并提示測試錯誤。（如圖10）
圖10
6、更換打印紙：打印紙更換時將打印紙裝入紙倉，將打印紙拉出，蓋上前蓋板。熱敏打印紙只有較光滑的熱感面（正面）才能打印內容。
7、更換保險絲：在電源插座下方有一個保險絲盒， 用平口起子將該保險絲盒往上拉即可更換保險絲。保險絲規格為3 A。
六、注意事項：
1、測試前請務必接好試品再按“測試”鍵！如果按下測試鍵后提示測試錯誤，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，檢查外部接線是否有問題，或者更換試品后進行下一次檢測；
2、測試前請確定內部電池電量充足，如果欠壓燈亮請及時充電，長時間處于欠壓狀態會嚴重?fù)p傷充電電池；
3、測量過程中高壓指示燈亮表明有高壓輸出，不能靠近高壓線，檢測結束后儀器內部自動放電等測試高壓指示燈熄滅后，方可拆除試驗接線或者更換試品進行下一次測試。
4、本儀器配備的打印機為熱敏打印機，因此必須使用熱敏打印紙，而且打印紙只有較光滑的感熱面才能打印出內容。
5、本產品運輸時必須進行包裝， 包裝箱可用紙箱或木箱， 包裝箱內應墊有泡沫防震層。包裝好的產品， 應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。
6、儀器平時不用時， 應儲存在環境溫度-20℃ ～60℃ ，相對濕度不超過85%，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。
7、在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電并充電一次（ 約二小時），以使潮氣散發，保護元器件。
8、儀器損壞后，請立即停止使用并通知本公司，不得自行開箱修理。
七、儀器裝箱清單
1、測試儀主機 1臺
2、電源線 1根
3、測試線 1套
4、打印紙 1卷
5、遙控器 （選配）同時按下兩個按鍵開始測試
