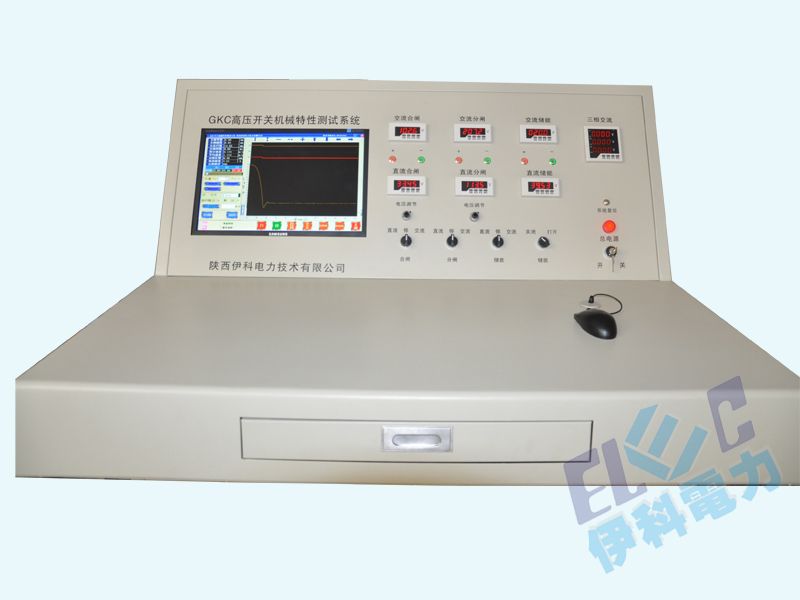

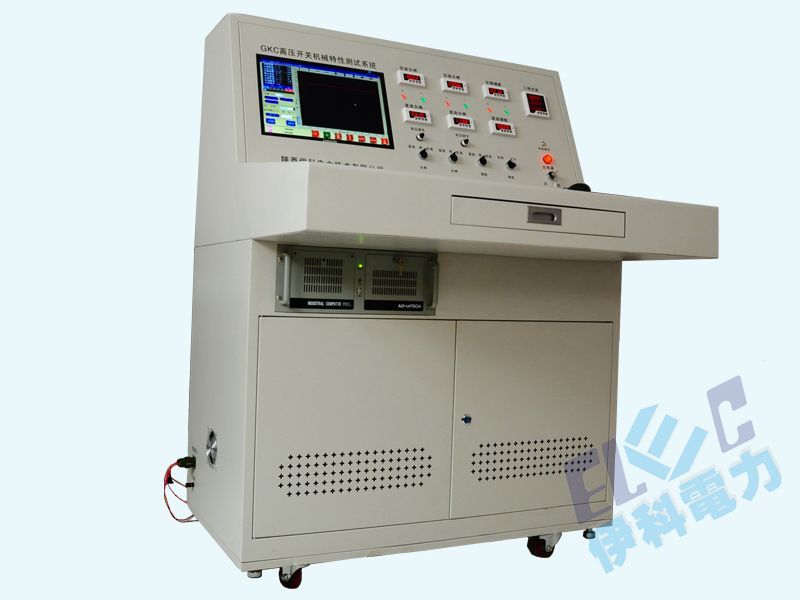

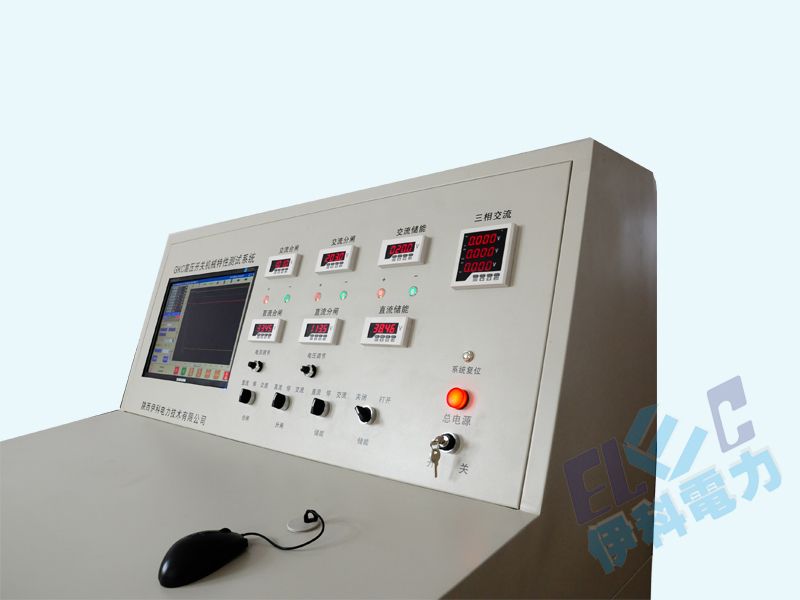

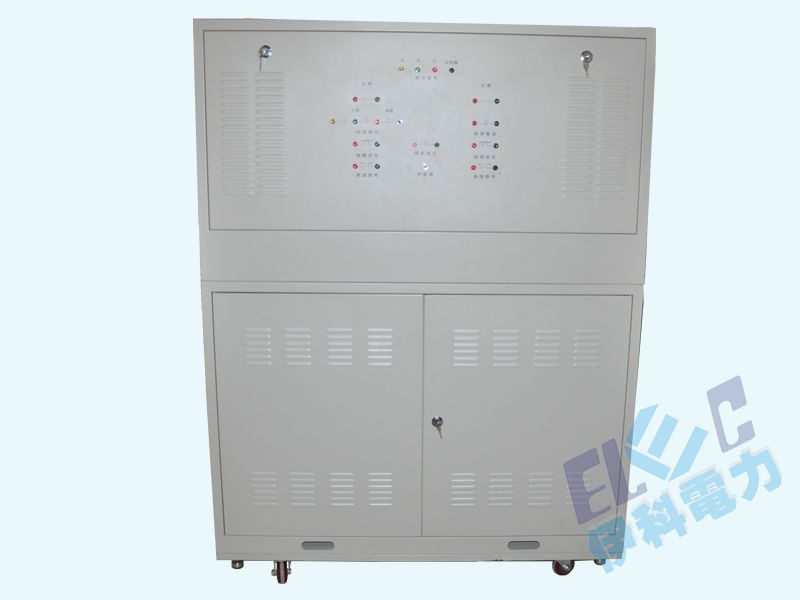

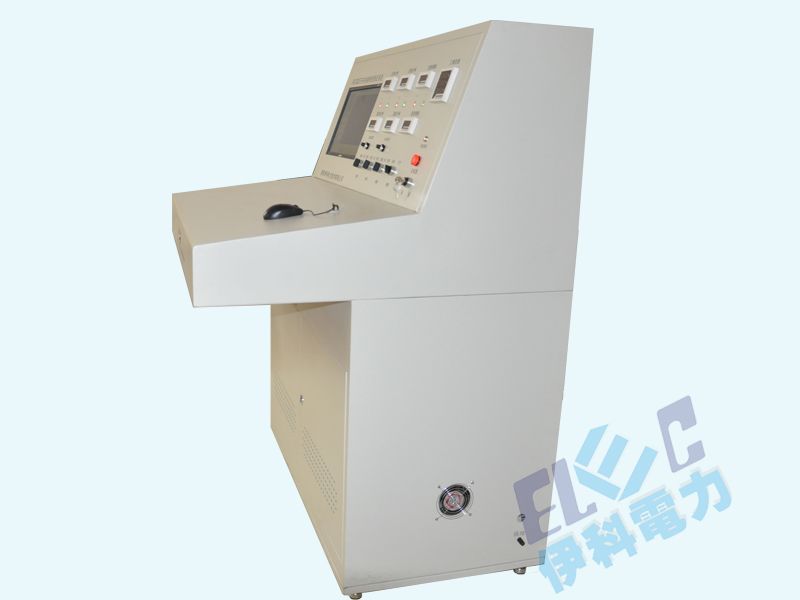

GKC系列開關機械特性測試臺涵蓋了GKC系列測試儀的所有功能，是開關生產廠家技術研發和產品出廠測試、質量控制的重要工具。產品完全滿足新標準IEC 62271-100和GB/T1984-2003 �？蓽y試各種國產（進口）真空、SF6、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等開關的機械特性參數（時間、同期、彈跳、行程、速度、操作電壓、電流、反彈、主端口與輔助開關的配合時間、機械操作等各項數據及波形）
開關機械特性測試臺、斷路器機械特性分析系統
·輸出電壓、電流值：
1、儲能電源：AC/DC30-250V 手動可調 電流10A
2、合閘電源：(1)AC/DC30-250V 手動可調 電流10A
(2)AC三相0-380V 手動可調 電流10A
3、分閘電源：AC/DC0-450V 手動可調 電流10A
·電流測試范圍：0-20A ·準確度：≤1%
·時間分辨率0.01 ms ·時間精度：≤0.01 ms
·合(分)閘時間：0～999.99 ms ·合(分)閘不同期：0～99.99 ms
·速度測量范圍：0～99.99 m/s ·分辨率：0.0023 m/s
·測量精度：0.0023 m/s(傳感器總長等于總行程時)
·觸頭彈跳時間：0～99.99 ms
·行程測量范圍：0～999.99 mm
·行程—時間特性曲線幅值精度：傳感器總長/65535
·行程—時間特性曲線幅值分辨率：傳感器總長/65535
·平均速度：0～15 m/s
·開距：0～999.99 mm
·行程—時間特性曲線采樣頻率：60 kHz
·線圈電流波形采樣頻率60 kHz
·線圈電流測試范圍：0～20 A(標配)
·線圈電流波形幅值精度：≤0.1%
·電源:AC 380±10% V 50/60 Hz
·工作環境：-10 ℃～60 ℃
·打印出詳細報表，報表內容包括單分、單合曲線、包絡線、電流曲線等以及參數列表。
·實現開關單分、單合、合分、分-0合分、分-0-合分-t-合分、合分-t-合分六種測試。
·測試時需要安裝傳感器來測量行程-時間特性曲線，并能按照IEC62271-100-2001:05以及GB/T1984-2003標準的要求完成標準曲線和實測曲線的圖形對比。
·可以選擇將傳感器安裝在A、B、C三相中的任意一相，靈活設置。
·可以選用直線傳感器和角位移傳感器。
·測試的控制方式包含內控、外控、手力三種方式。
·準確測試出分、合閘線圈電流、電壓峰值以及變化曲線。
·計算并顯示出觸頭速度以及加速度的變化曲線。
·可以根據“占行程百分比”、“時間”、“行程”三種定義方式分別定義觸頭運動速度，滿足各種速度測試要求。
·直接精確測量觸頭開距。
·測量并以顯示斷口波形、反彈幅值、彈跳、超程、過沖等。
·可測試不同期、分、合閘速度、時間等斷路器機械特性參數，兼顧舊標準要求測試的項目，同時涵蓋了新標準要求測試項目。
·提供強大的數據庫管理功能，保存所有測試過的數據，并根據不同依據提供后期查詢功能。
·系統的軟件界面：它包括了設置界面和測試界面兩部分。
·測試結果顯示區主要顯示相關的曲線信息，包括本次測試的曲線和查詢出的歷史測試曲線。它能根據選定的曲線段，自動顯示用戶想看到的合、分參數。在坐標值顯示區中，系統能實現坐標曲線區中坐標十字架所處位置的時間、Y軸坐標、行程、瞬時速度值。能根據用戶輸入的參數，自動求出給定區間的平均速度值。
·系統提供完善的已測數據管理功能。系統具有完善的產品型號管理功能，能隨時根據需要，增加、修改、刪除目標產品全型號。同時根據提供的各種查詢條件，能方便的查詢出欲查詢產品的相關參數，同時，系統提供模糊查詢功能。
注：本產品屬于定做產品，具體參數可針對各斷路器生產廠家技術要求定制
