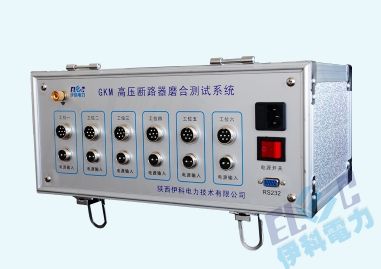

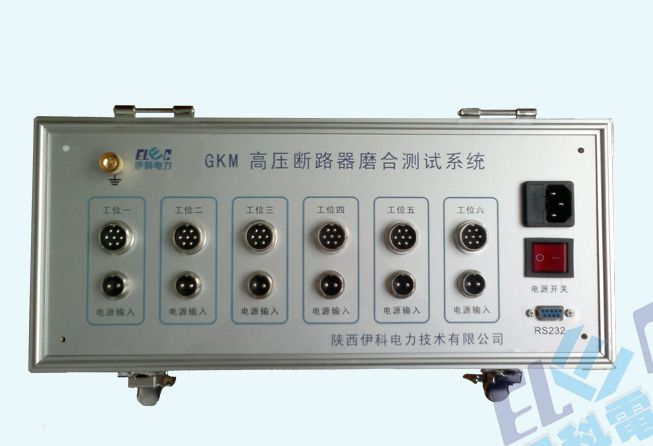

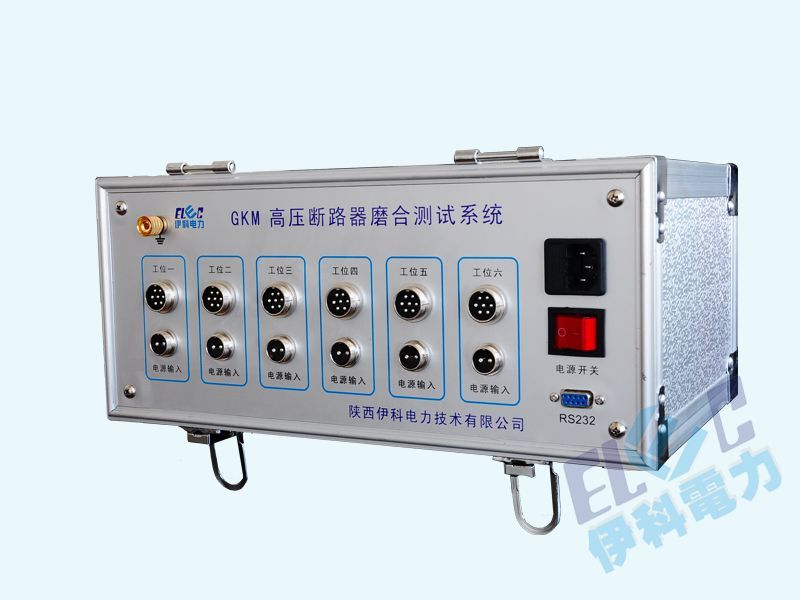

高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在最佳的機械狀態，針對斷路器生產廠家的需求，陜西伊科電力技術有限公司研發生產了GKM高壓斷路器磨合測試系統。
GKM高壓開關磨合測試系統針對高壓斷路器的磨合測試而設計，可同時控制六臺斷路器的磨合測試（六路完全獨立），并以計算機為基礎進行參數設定、時序控制。參數設定直觀，時序控制簡便，使工作效率得到極大提高，而且克服了以往使用時間繼電器進行磨合的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。本系統操作簡單，是斷路器設計和測試的理想工具。
GKM高壓斷路器測試系統連接電腦，通過專用GKM磨合軟件行進參數設置和磨合測試管理，可同時對六臺斷路器進行磨合測試，并且六路磨合可完全獨立進出參數設置、時序控制、磨合測試。磨合軟件界面直觀，參數設定、時序控制快捷簡便，極大的提高工作效率。
GKM高壓斷路器磨合系統克服了傳統磨合儀使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。GKM高壓開關磨合測試系統操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。
高壓斷路器磨合測試系統、高壓開關磨合測試儀
·電源：AC220V±15％；50Hz；
·整機功耗：≤50W；
·內部觸點最大承受電流10A；
·最大輸入電壓：240V；
·濕度：≤85％RH；
·溫度：-10℃—50℃；
·外形尺寸：370mm×280mm×160mm；
·重量：6kg
·操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。
·報警功能：當斷路器發生據合、據分、誤合、誤分時，軟件報錯，并切斷電源停止操作。（其中某一工位有問題不影響其他工位的正常磨合）
·保護功能：當發出合（分）命令后，經過適當延時，自動切斷合（分）閘電源，防止因斷路器據動或或輔助開關轉換不到位而導致合（分）線圈長期帶電。
·合分、儲能使用的操作電源類型（交流、直流）通過軟件選擇：三種電源獨立可調并有電壓顯示。
·磨合臺有獨立控制斷路器的功能，當正在磨合的六臺斷路器中有一臺出現拒分、據合、誤分、誤合等故障時，磨合臺應對其進行報警，停止操作命令。且不影響其他工位正常工作。磨合設定次數完成后，軟件有信息提示，停止操作命令，切斷電源。
·分、合間隔時間整定范圍：0-20秒。
·所有電源的電壓幅值均手動可調，并由數碼電壓表顯示其幅值，測量誤差小于2%
注：本產品屬于定做產品，具體參數根據客戶要求特制
|
