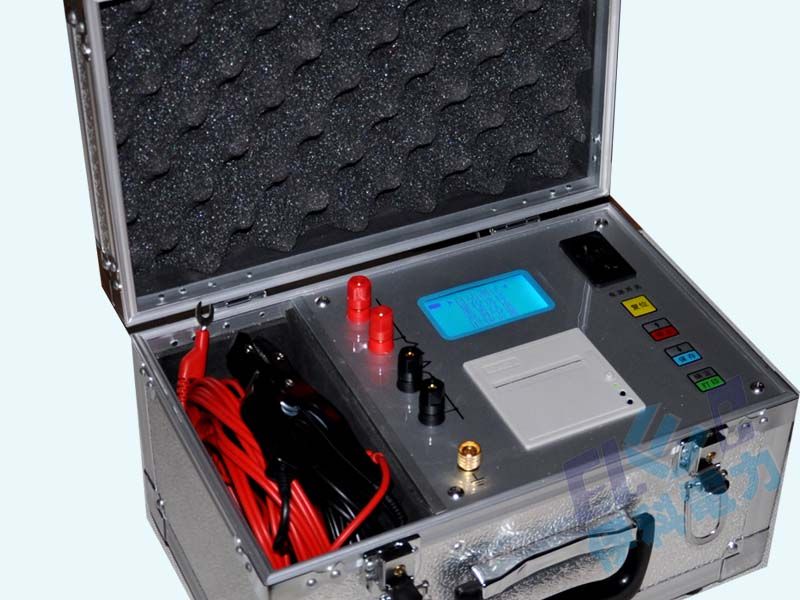

DCR-5AP變壓器直流電阻測試儀概要:本儀器采用先進的開關電源和精密測量技術，以高速微控制器為核心，采用高速A/D轉換器及程控電流源技術，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點。該儀器體積小、重量輕、便于攜帶，是測試變壓器、電機、互感器等感性設備直流電阻的新一代產品，取代單、雙臂電橋測試是發供電單位、變壓器制造行業及大中型用電企業變壓器直流電阻測量的理想產品。
DCR-5AP變壓器直流電阻測試儀主要適用于取代傳統的單、雙臂電橋測試，主要用來測試變壓器(配變)、電機、互感器等感性設備的直流電阻。同時也是一些生產制造業表面微電阻測量的主要工具之一。
直流電阻測試儀、直流微電阻測試儀、變壓器直流電阻測試儀
1、手動量程選擇：電阻測量范圍
·被測阻值≤4Ω，測試電流5A
·被測阻值≤5Ω，測試電流4A
·被測阻值≤10Ω，測試電流2A
·被測阻值≤40Ω，測試電流0.5A
·被測阻值≤200Ω，測試電流0.1A
·被測阻值≤400Ω，測試電流50mA
·被測阻值≤4kΩ，測試電流5mA
·被測阻值≤10kΩ，測試電流2mA
·自動量程選擇：電阻測量范圍
·被測阻值0-20KΩ測試電流0A-5A
2、測量精度：0.2級±2個字。
3、分辨率：1μΩ。
4、數值顯示：4位半液晶顯示
5、電源：AC220V±15％；50Hz。
6、整機功耗：≤100W。
7、濕度：≤85％RH。
8、溫度：-10℃—50℃。
9、外形尺寸：300mm×220mm×180mm。
10、重量：6kg
·采用高速16位A/D轉換器，測量數據穩定，重復性好。
·自動測試無需量程選擇，自動程控電流源技術，電流檔位無級可調，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和最佳的測量狀態，也可手動切換電流換檔。
·抗干擾能力強，保護功能完善，避免反向電壓打壞儀器，具有自動放電聲音指示功能，充放電速度快。
·測試重復性好，儀器內部程序采用防脈沖干擾平均濾波法將瞬間干擾造成的錯誤數據濾除。
·響應速度快，采用增強型單片處理器，速度是普通單片機的12倍。6、可顯示測量電流，電阻，同時顯示測量時間。
·儀器內部時鐘電路，方便記錄測試時間和日期。
·可儲存100次測量數據，同時可以刪除，單次打印，全部打印，測試數據掉電不丟失。
·儀器配備面板式前換紙高速熱敏打印機，可方便測試人員現場打印測試數據。
·人性化漢字菜單操作簡單，直觀方便。
·儀器內部可充電電池，現場無需電源可測試，智能充電不損傷電池。
|
