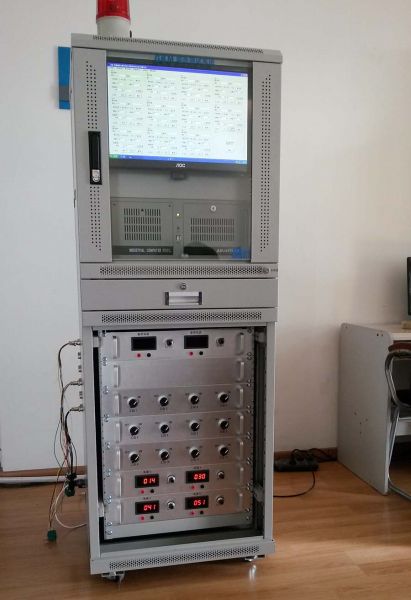

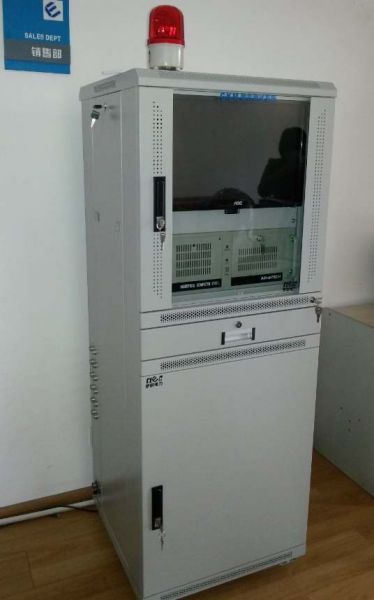

高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在最佳的機械狀態，針對斷路器生產廠家的需求，陜西伊科電力技術有限公司研發生產了GKM高壓斷路器磨合測試系統。
GKM高壓斷路器測試系統連接電腦，通過專用GKM磨合軟件行進參數設置和磨合測試管理，可同時對十二臺斷路器進行磨合測試，并且十二路磨合可完全獨立進出參數設置、時序控制、磨合測試。磨合軟件界面直觀，參數設定、時序控制快捷簡便，極大的提高工作效率。
GKM高壓斷路器磨合系統克服了傳統磨合儀使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。GKM高壓開關磨合測試系統操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。
高壓斷路器磨合測試系統、高壓開關磨合測試儀
·額定輸入電壓：三相四線
·線電壓：380±10%，50Hz
·電源輸出參數（四套）：
|
名稱 |
電源輸出類型 |
輸出電壓 |
輸出電流 |
|
開關電源 |
直流 |
20-280V |
20A |
|
開關電源 |
直流 |
20-280V |
20A |
|
開關電源 |
直流 |
20-280V |
20A |
|
開關電源 |
直流 |
20-280V |
20A |
·分、合閘間隔時間整定范圍：0.1-25秒。
·分、合閘電源輸出時間整定范圍：0.03-25秒。
·電源的電壓幅值測量誤差小于2%。
·工控機串行接口：6個
·磨合工位：12工位
·操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。
·報警功能：當斷路器發生拒合、拒分、誤合、誤分時，窗口軟件及語音提示報錯并切斷電源停止操作。
·保護功能：當發出合(分)閘命令后，經過適當延時，自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電�！�
·各工位獨立運行：GKM磨合測試系統有獨立控制斷路器的功能，當磨合中的斷路器有一臺出現拒分、拒合、誤分、誤合等故障時，系統對其進行報警，停止操作。但是不影響其他工位正常工作。
·磨合設定次數完成后，軟件有信息提示，系統自動停止操作命令，切斷電源。
·時間設定靈活：分、合閘間隔時間可單獨設定，整定范圍：0.1-25秒；分、合閘輸出時間可設定，整定范圍：0.1-25秒。
·電源輸入靈活：每個工位的操作電源獨立設置，即可交流輸入也可直流輸入。
|
