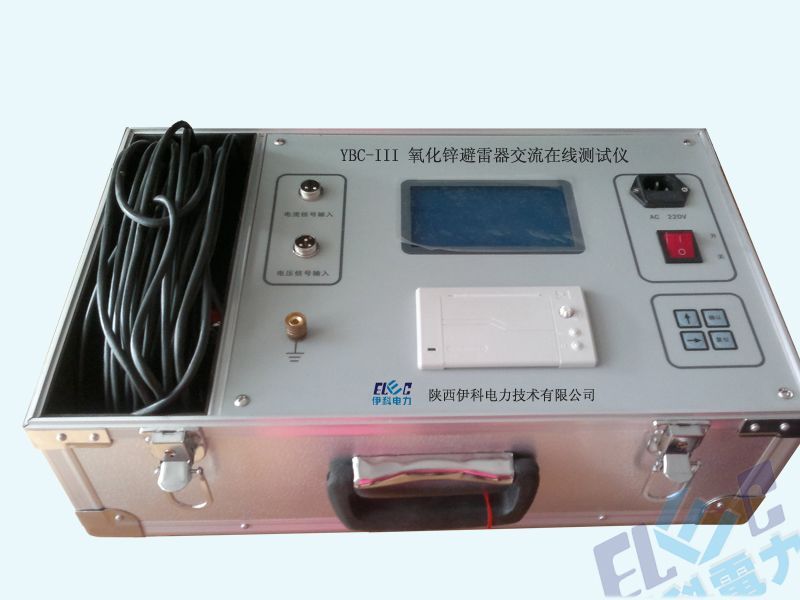

氧化鋅避雷器現場測試儀是用于現場和實驗室檢測避雷器各項相關電氣參數的
專用儀器，廣泛應用于氧化鋅避雷器的現場在線監測(帶電測試)和實驗室(停電檢修
)的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導
則—避雷器試驗》的要求。YBC-III氧化鋅避雷器現場測試儀采用微電腦進行采樣、
控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電
流、阻性電流峰值、容性電流、有功功率等。并顯示電壓、電流的波形及打印輸
出。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強,同時提供現場
的接線顯示。YBC-III10KV氧化鋅避雷器現場測試儀具有接線簡單、測量精度高、可
靠性強等特點。
氧化鋅避雷器測試儀、避雷器測試儀、氧化鋅避雷器帶電測試儀、氧化鋅避雷器現場測試儀
1、 測量參數及范圍
·試驗電壓：6～500KV
·全電流(峰值)：0～20mA
·三次諧波電流：0～20mA
·阻性電流(峰值)：0～20mA
·阻性電流峰值：0～20mA
·容性電流(峰值)：0～20mA
·避雷器功耗：0～8W
·除顯示上述各測量值外，還可顯示電壓及全電流的波形。
2、測量誤差：
·試驗電壓：±2%
·全電流：±2%
·阻性電流：±5%
·容性電流：±5%
·避雷器功耗：±5%
3、輸入信號：
·電壓信號(PT的低壓測)：AC5～200V
·電流信號：AC0～20mA
4、工作電源：
·AC220V±10% 50Hz
·大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更，同時提供現場的接線顯示
·熱敏打印，方便測試現場打印測試數據。
·接線簡單，一件測量
·測量精度高，可靠性強
|
