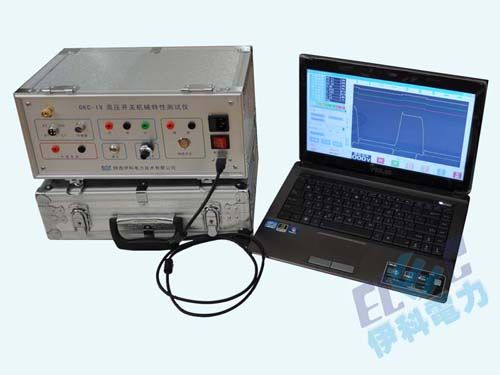

開關機械特性測試儀是根據 DL/T 846.1~DL/T 846.9 — 2004《高壓開關綜合測試儀》，DL/T596-1996《電力預防性試驗規程》，GB/T1984-2003《高壓交流斷路器》而研發的新一代測試儀�？蓽y試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等開關的機械特性參數(時間、同期、彈跳、行程、速度、操作電壓、電流、反彈、 機械操作等各項數據及波形)，精確的分析計算功能，可靈活定義開關的速度，儀器自帶內部可調直流電源，可進行合閘、分閘、重合閘測試，也可進行低電壓動作試驗。
高壓開關機械特性測試儀、高壓斷路器動特性測試儀、開關特性分析儀
·主機外形尺寸：370mm×280mm×160mm；主機重量：7kg
·使用環境：環境溫度：-10℃～50℃；相對濕度：＜80%
·工作電源：電壓：AC220V±10%；頻率：50Hz±5%
·安全性能：絕緣電阻：＞2MΩ；漏電流：＜3.5mA
·直流電源：調整范圍：30～270V；準確度:±1%讀數；負載變化率：≤1%
·額定電流：10A最大瞬時電流：20A
·外接電源：允許外接電源：0～20A
·時間通道：3路(A1,B1,C1)斷口電壓12V采樣頻率：40KHz
·行程通道：位移傳感器：1路，采樣頻率：40KHz，分辨率16位。
·時間測試范圍：0.025ms～1s；準確度：±(0.1% )；分辨率：0.025ms
·行程測試范圍：0～1000mm；準確度：±(1%讀數+1個字)；分辨率：0.1mm
·速度測試范圍：0.01～20.00m/s；準確度：±(1%讀數+1個字)；分辨率：0.01m/s
·電壓顯示范圍：20-300V；準確度：±(1%讀數+1個字)；分辨率：0.3V
·電流測試范圍：0.1A～20A；準確度：±(2%讀數+1個字)；分辨率：0.02A
·采樣精度高：精確的采樣技術，采樣頻率40000Hz，位移精度16位。
·內置操作電源：內置可調直流電源，帶短路保護功能，可同時滿足低電壓和高電壓動作試驗。
·人性化軟件界面：window操作系統，可新建開關型號、速度定義及完成相關參數的保存、刪除、設置、測試、分析等操作。
·內置一鍵調壓：軟件自帶電壓調節功能，在做低電壓試驗時只需要根據客戶的要求直接選擇不同的電壓，系統即可自動升壓或降壓，進行自動調節，省去手動調壓慢，誤差大的麻煩。分別設置有30%，65%，85%三個檔位，方便用戶做低電壓試驗用，此項功能讓儀器的操作更簡便。
·傳感器靈活設置：可以選用直線位移傳感器也可使用角位移傳感器，可任意設置傳感器的安置位置。
·儀器操作方便：全自動測試，方便快捷。儀器會自動識別合、分閘，完成單合、單分、重合閘測試僅需按一下測試按鈕即可以完成測試和結果顯示。
·多種測試類型：能夠?qū)崿F(xiàn)開關單分、單合、合分、分－合分測試。
·多種測試方式：可設置內控(內觸發)、外控(外觸發)、手動、電保持模式(接觸器)、 機械保持模式(斷路器)。
·速度定義靈活：通用速度定義模板，提供“占總行程分比”、“時間”、“行程” 三種方式分別定義速度范圍，滿足各種速度測試要求，同時可設置、修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫。
·波形顯示全面：3路觸頭通斷、2路線圈電流、行程、時間波形。
·A4測試報告輸出：可連接任意打印機，數據表單打印美觀清晰、波形直觀。
·USB數據通訊：USB通信連接電腦，可通過電腦進行測試，海量保存、多樣化的分析計算，打印存檔。
