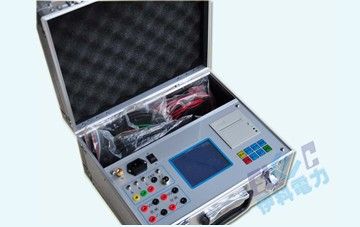

自動判別操作類型（單合或單分）
動作一次就可獲得相應操作的所有測量數據
漢字顯示各種顯示故障：包括接線出錯、拒合和拒分等信息
開關動作的控制方式多樣：內部控制，外部控制和手動合分
LED指示各觸點分合情況，清楚直觀
一、產品配置說明
全套的開關機械特性測試儀配置包括：
·開關機械特性測試儀主機 一臺
·測量線 一套
·電源線 一根
·輔助觸點 一套
·打印紙 一卷
·使用說明書 一本
·合格證 一份
·保險 一個
二、產品綜合功能及特點
1、產品功能
·單合、單分測試功能
（1）斷口合、分閘先后順序
（2）合閘觸頭彈跳時間
（3）合閘、分閘平均速度
（4）三相不同期
·合分測試功能
（1）A、B、C三相分、合閘時間
（2）斷口分閘先后順序
（3）分閘時間
（4）分閘平均速度
（5）金屬短接時間
·壽命測試功能：設置分合時間及分合次數后，通過檢測是否出現拒分、拒合、誤分、誤合現象來判斷開關性能。
2、產品特點
·漢字顯示測試數據以及測試過程中各種故障。
·中英文切換功能，可以在英文界面下進行所有測試操作，操作結果英文顯示。
·可通過面板操作預置開關的分合狀態（按鍵“分／合”），但不測試數據。
·能自動判別操作類型（合閘或分閘操作）。
·開關只需動作一次（合閘一次或分閘一次）就可獲得相應操作的所有測量數據。
·在測試前人工手動設置開距。
·開關的動作控制分內部控制（本機發分合閘令），外部控制（外部控制對線圈通電）和手動合分，因?yàn)槭謩?dòng)合分時無線圈帶電信號因此測試結果中沒有分、合閘時間，相應的顯示為觸頭運動時間。
·在各個階段明確地指示開關各觸點，包括分閘位置觸點的分合情況。
·本儀器所有測試項目，嚴格按GB3309-89中的定義進行測試和處理。
三、產品主要技術參數
·合閘電壓：≌ 48～300V
·分閘電壓：≌ 48～300V
·合（分）閘時間：0～999.9ms
·觸頭彈跳：0～99.9ms
·平均速度：0～99.99m/S
·開距：0～999.99mm
·電源:AC 220V+10% 50HZ
·功耗: <15W
·適用溫、濕度范圍：溫度０～４０℃，濕度＜８０％。
四、產品使用注意事項
·更換保險如圖電源插座下有個保險盒FUSE用螺絲刀向上可以撬開保險規格為2A
·更換打印紙,此打印機為熱敏微型打印機不用更換色帶,在更換打印紙時需要注意一定要用熱敏紙,否則就打印不出來,而且熱敏紙是有正反面的,需將感應面(比較光滑的一面)向下,
·在本產品與被測試開關之間接線時，應確保被測試開關不帶電，并與電力系統完全隔離。
·為安全起見，在對本機作各種聯接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。
·請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。
·本機從寒冷的環境中被帶到充分加熱的的環境中，機內可能會凝結濕氣，導致機內絕緣水平降低。
·請確認本機內無濕氣后再行使用。
·請不要將本機放置于灰塵容易聚集的地方。
·請將本機放置于通風良好的場所。
·請注意不要在雷雨的情況下使用機器。
·請不要使用汽油﹑香蕉水等化學劑擦拭機器，而應使用柔軟干燥的布。
·請確認當?shù)仉娋W(wǎng)電壓是否與本機供電電壓相符。交流220±10% 50/60Hz 。
·請不要破傷隨機所帶的線纜，以確保使用安全。一旦發現破損，請立即更換。
·當儀器出現故障時，請立即聯系我公司技術人員，切勿自行拆機，以免造成對操作人員的傷害以及對儀器不必要的損傷。且自行拆機不在我公司保修范圍之內。
五、產品使用說明
1、接線說明

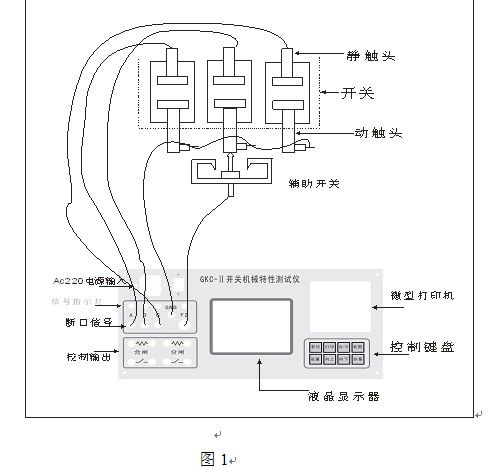

（1）A、B、C、FZ、“GND”：A、B、C分別與三相靜端相連。FZ與分位置輔助觸點相連，該觸點在開關處于分閘位置時與動端相連。動端三相短接后與“GND”相連。（見圖1）

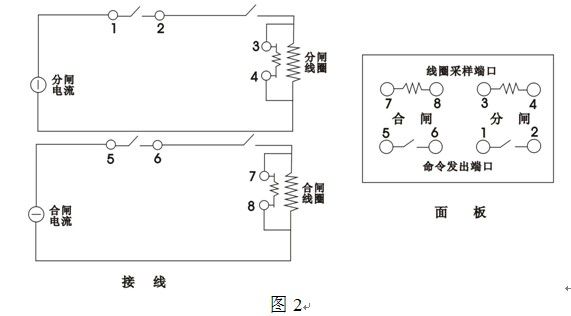

（2） 分或合閘命令觸點串于分或合回路中。（見圖2）
（3） 線圈帶電信號，與分或合線圈并連。（見圖2）
2、輔助觸點安裝
（1）輔助觸點，一定要安在開關的動觸頭端。
（2）調節FZ上的長螺桿，使頂部尖端正好與分閘狀態的動導電桿上端接觸，機械特性測試儀上FZ插孔引線與長螺桿的另一端相連。機械特性測試儀上共公端引線通過短路線，將開關A、B、C三相動端連接。
（3）輔助觸點的作用：是用來記錄合閘開始和分閘結束的時間，因此，它遵循以下原則：
①合閘時：FZ先斷，表明合閘動作開始，A、B、C三相后合。
②分閘時：A、B、C三相先分，F(xiàn)Z后合，表明分閘結束。
（4）開關A、B、C三相動端短路連接線本機沒有提供，用戶應根據自己的情況用裸銅線或其它導線作短接線。
三、操作說明

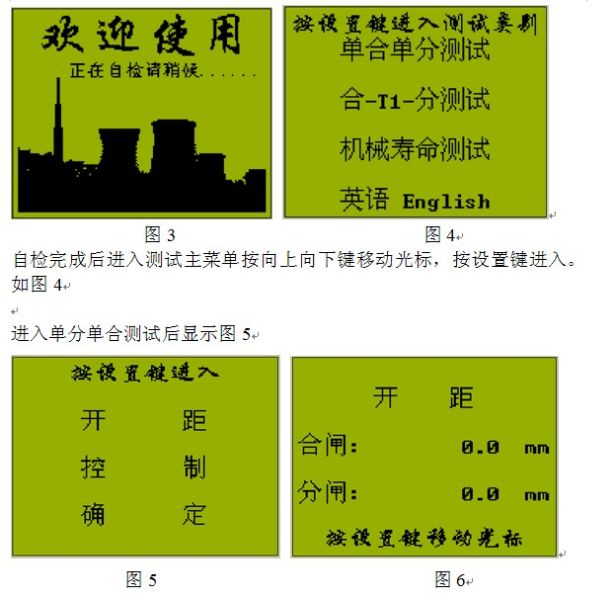

開機后儀器進入自檢畫面見圖3

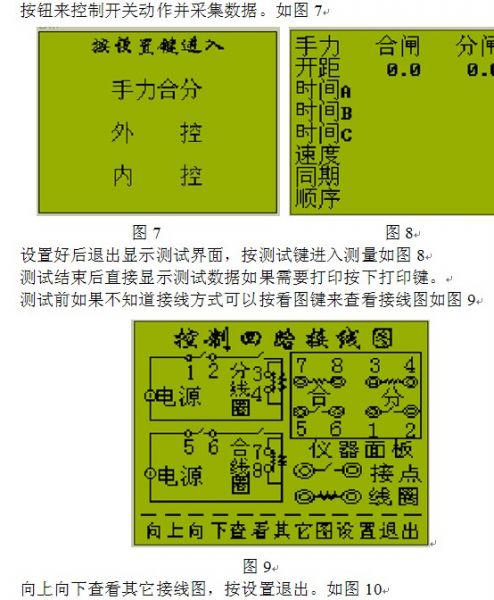

進入設置開距，按設置鍵移動光標向上向下鍵調整數值（如圖6）。設置好后按設置退出，進入控制方式“手力”是指不用通電用手動來直接操作開關儀器進行采樣此時不能測量合分閘時間，“內控”是指用儀器內部的觸點來控制開關動作并采集數據，“外控”是指利用外部的

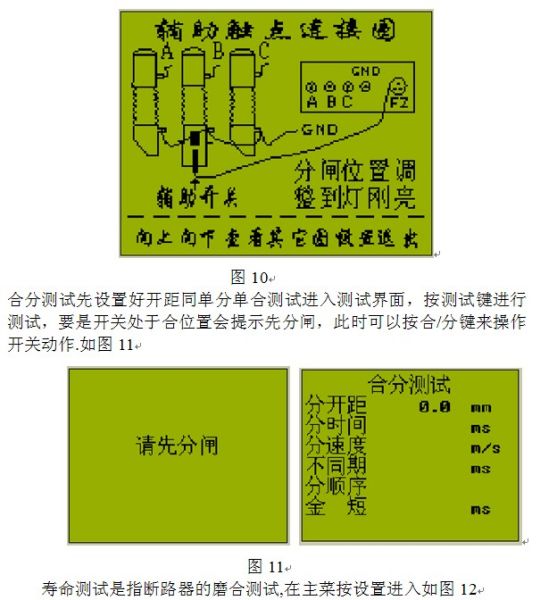

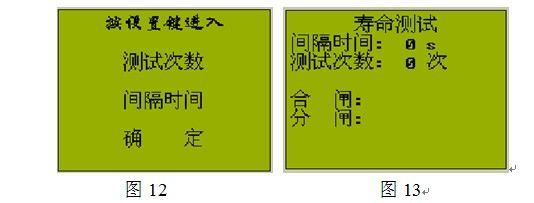

設置好需要?jiǎng)幼鞯拇螖?shù)和間隔時間后進入測試。（如圖13）此時儀器根據設置好的時間和此時進行循環測試,到了一定的次數后停止.進入英文測試界面的操作和中文一樣這里就不一一介紹。
所有的測試參數設置好后儀器自動保存,在下一此測試后會默認上次的測試參數。
四、術語定義
1、 三相不同期：指開關三相分（合）閘時間之間的最大及最小值差值。
2、 同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。
3、 彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分（即彈跳）的累計時間值（即第一次接觸到完全接觸間的時間）。
4、 分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。
5、 合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。
6、 重合閘時間：重合閘循環過程中，分閘時間的超始時刻到所有各極觸頭都接觸時刻的時間間隔。
7、 剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言合閘前10ms內的平均速度。
8、 開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。
|
