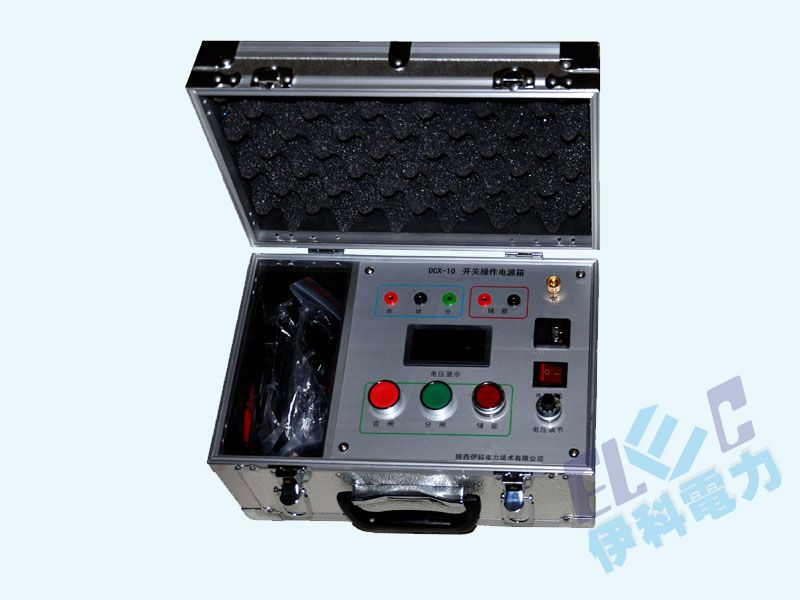

一、概述
DCX-10型高壓開關檢測操作電源，是主要針對高壓開關分合閘線圈及其操作機構進行檢測維修而設計的專用電源，具有電壓可調、操作簡單、體積小、攜帶方便等優點，是高壓開關檢修時不可缺少的檢測工具。
二、用途
1、可用于繼電保護裝置和高壓開關操作回路電壓試驗電源。
2、可用于繼電保護裝置用開關電源的啟動性能測試。
3、可用于從30V-270V各類裝置用直流試驗電源。
三、技術參數
1、工作條件：
·電源：交流220V±10%，50Hz
·溫度：-10℃~+45℃
·濕度：〈80%
2、輸出：
·直流電壓范圍：30~270V；
·輸出電流：0~10A (20A可定制)
0~10A （長時工作）、15A（瞬時工作）；
3、外型尺寸：335×217×205mm
4、重量：4.8kg。
四、主要特點
1、集通用可調儲能電源輸出和開關分合閘操作兩大功能于一身；
2、DC30V ~270V寬范圍電壓輸出，精密恒壓電源；
3、精密多圈電位器調節，輸出電壓連續可調；
4、10A輸出可長時間工作
5、自帶輸出電壓數字儀表顯示，使用方便；
6、具有完善的過流、過壓、短路、過載、過熱保護，可靠性高。
五、儀器面板說明

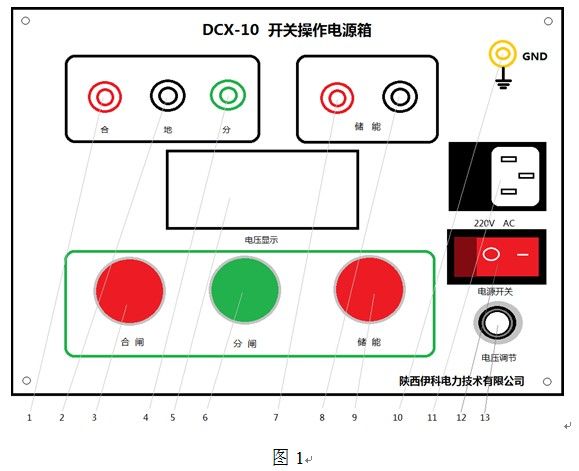

1.合閘電壓輸出端口 2.合、分閘共地端口 3.合閘按鈕
4.分閘電壓輸出端 5.電壓顯示屏 6.分閘按鈕
7.儲能端口正極 8.儲能端口負極 9.儲能開關
10.接地 11.電源輸入插頭帶輸入保險 12.電源開關
13.電壓調節旋鈕
六、使用方法

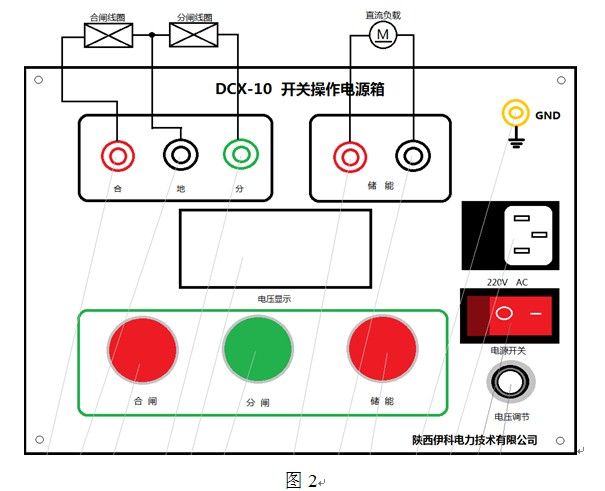

接線方式見圖2
操作步驟：
1、測試高壓開關最低合閘電壓：機殼接地、接通電源后，把電壓調到最小，按住合閘按鈕，旋動調壓旋鈕，使電壓慢慢上升，當開關合上閘時，電壓表指示的電壓值就是開關最低合閘電壓。
2、測試高壓開關最低分閘電壓：
A.按住分閘按鈕，其他操作步驟與測試最低合閘電壓相同，當開關斷開時，電壓表指示的電壓即為最低分閘電壓。
B.測試高壓開關分（合）閘、彈簧操動機構的可靠性；
3、更換電源輸入保險：在電源插座左邊有一個保險絲盒， 用平口起子將該保險絲盒往上拉即可更換保險絲。保險絲規格為8 A。如下圖3
接線方式見圖二（注意：原有的分、合閘電源必須斷開）
補充說明：
·合閘：目的是檢測“合閘”開關在額定電壓的70%（廠家提供參數）DC 220V* 70%=154V時應可靠合閘。調節電壓至154V時，按操作電源的“合閘”按鈕此時開關應可靠合閘。
·分閘：目的是檢測分閘開關在額定電壓的30%（DC 220V *30%=66V）時，按操作電源的“分閘”按鈕，此時開關應不動作；當DC 220V *65%=143V時開關應可靠分閘。調節電壓至66V時，按操作電源的“分閘”按鈕此時開關應不動作 。調節電壓至143V時，按操作電源的“分閘”按鈕此時開關應可靠動作。
·彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的70%（廠家提供參數）DC 220V* 70%=154V時，開關內彈簧操作機構繼電器應能可靠吸合。調節電壓至154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。
·作為高壓開關動特性測試儀輔助輸出電源
（注意：原有的分、合閘電源必須斷開）
七、注意事項：
·在本系列產品與被測試品之間接線前，應確保被測開關不帶電，并與電力系統完全隔離。
·為安全起見，在對本機作各種連接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。
·請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。
·本機從寒冷的環境中被帶到充分加熱的環境中時，機內可能會凝結濕氣，導致機內絕緣水平降低。請確認本機內無濕氣后再行使用。
·請不要將本機放置于灰塵容易聚集的地方。
·請將本機放置于通風良好的場所。
·請注意不要在雷雨的情況下使用本測試儀器。
·請不要使用汽油﹑香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的棉布擦拭。
·請確認當?shù)仉娋W(wǎng)電壓是否與本機供電電壓相符。交流220V±10%，50/60Hz。
·請不要破傷隨機所帶的線纜，以確保使用安全。一旦發現破損，請立即更換。
·當儀器出現故障時，請勿擅自打開機箱，以免造成不必要的損失及傷害，請及時聯系廠家或者返廠維修。
八、售后服務
儀器自售出之日起，在正常使用的情況下，免費質保二年，終身維護
九、 產品配置單
主機 一臺
電源線 一根
測試線 一套
使用說明書 一本
合格證 一張
|
