一、概述
本儀器采用先進的開關電源和精密測量技術，以高速微控制器為核心，采用高速A/D轉換器及程控電流源技術，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點。該儀器體積小、重量輕、便于攜帶，是測試變壓器、電機、互感器等感性設備直流電阻的新一代產品， 取代單、雙臂電橋測試是發供電單位、變壓器制造行業及大中型用電企業變壓器直流電阻測量的理想產品。
二、主要功能及特點
1、采用高速16位A/D轉換器，測量數據穩定，重復性好。
2、自動測試無需量程選擇，自動程控電流源技術，電流檔位無級可調，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和最佳的測量狀態，也可手動切換電流換檔。
3、抗干擾能力強，保護功能完善，避免反向電壓打壞儀器，具有自動放電聲音指示功能，充放電速度快。
4、測試重復性好，儀器內部程序采用防脈沖干擾平均濾波法將瞬間干擾造成的錯誤數據濾除。
5、響應速度快，采用增強型單片處理器，速度是普通單片機的12倍。
6、可顯示測量電流，電阻，同時顯示測量時間。
7、儀器內部時鐘電路，方便記錄測試時間和日期。
8、可儲存100次測量數據，同時可以刪除，單次打印，全部打印，測試數據掉電不丟失。
9、儀器配備面板式前換紙高速熱敏打印機，可方便測試人員現場打印測試數據。
10、人性化漢字菜單操作簡單，直觀方便。
三、主要技術參數
1、手動量程選擇：電阻測量范圍
·被測阻值≤2Ω， 測試電流10A
·被測阻值≤4Ω， 測試電流5A
·被測阻值≤10Ω， 測試電流2A
·被測阻值≤20Ω， 測試電流1A
·被測阻值≤100Ω， 測試電流0.2A
·被測阻值≤200Ω， 測試電流0.1A
·被測阻值≤2kΩ， 測試電流10mA
·被測阻值≤4kΩ， 測試電流5mA
·自動量程選擇：電阻測量范圍
·被測阻值0-20KΩ 測試電流0A-10A
2、測量精度：0.2級±2個字。
3、分辨率：1μΩ。
4、數值顯示： 4位半液晶顯示
5、電源：AC220V±15％；50Hz。
6、整機功耗：≤200W。
7、濕度：≤85％RH。
8、溫度：-10℃—50℃。
9、外形尺寸：300mm×220mm×180mm。
10、重量：6kg

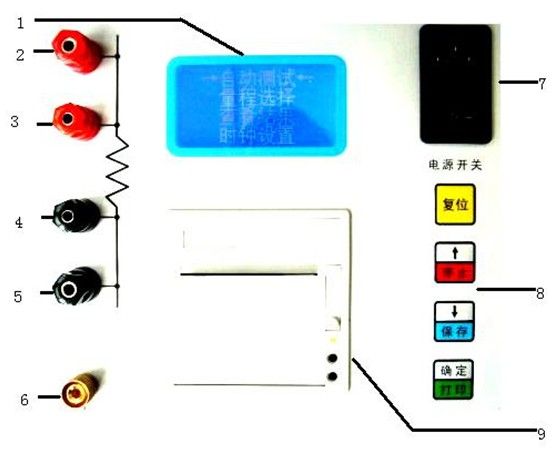

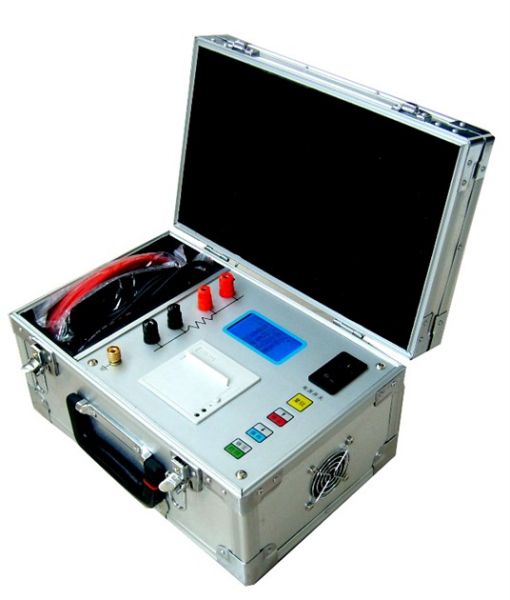

四、面板及各鍵功能介紹
1、液晶屏：顯示數據和操作提示
2、I+接線柱：輸出電流端子+
3、U+接線柱：電壓采樣端子+
4、I-接線柱：輸出電流端子-
5、U-接線柱：電壓采樣端子-
6、儀器接地端子
7、AC220V：電源插座及開關
8、操作按鍵：
·復位：復位系統，測試時按復位鍵停止測試。
·↑/停止： 兩個功能，菜單欄向上移動，在測試時停止測試
·↓/保存：兩個功能，菜單欄向下移動，在測試時保存數據
·確定/打�。簝蓚�(gè)功能，菜單欄確定操作，在測試或者查看數據時打印測試數據。
9、高速熱敏打印機
五、操作方法：
1、接線
把儀器所配置的測試線依顏色插入儀器對應的測試端口，把測試夾可靠地夾在被測繞組的兩端。（ 注意：測試夾要與試品良好接觸。）
2、操作過程
（1）自動測試：
開啟電源開關，開機后儀器顯示圖1

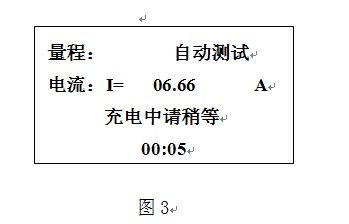

確認接線正確后，按一下確定鍵，開始自動測量。如圖2，3

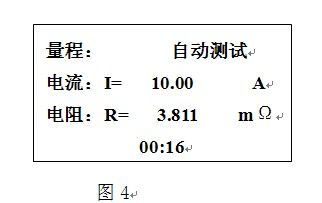

儀器根據被測電阻的大小自動調整測試電流，當充電完成后顯示測試結果圖4
測試過程中按保存鍵保存測試結果，存儲器一共可以保存100次測試數據，當超過100次時，自動覆蓋最前面的一條數據。按打印鍵打印測試結果。
按停止鍵或者復位鍵停止測試，停止測試后儀器開始自動放電，儀器內部蜂鳴器報警，等待報警聲音停止后才可拆掉測試線，否則會因拉弧損壞儀器及人身安全不利，最后關閉電源開關。
（2）選擇量程測試：
按↓移動光標到量程選擇項如圖5
按確定鍵進入量程選擇界面如圖6
移動↓↑鍵選擇對應的電流按確定鍵提示如圖7

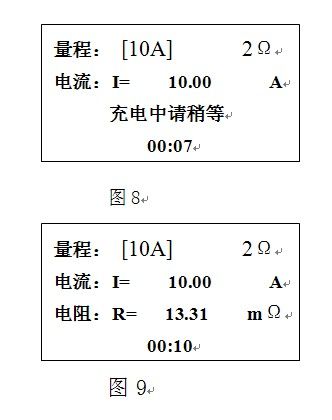

確認選擇的量程按確定鍵開始測試如圖8充電完成后顯示測試結果如圖9

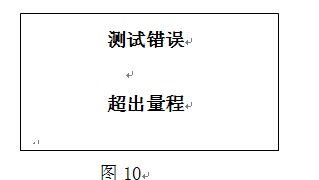

要是被測電阻不在量程范圍內提示錯誤如圖10，后自動復位。
測試過程中按保存鍵保存測試結果，按打印鍵打印測試結果。
按停止鍵或者復位鍵停止測試，停止測試后儀器開始自動放電，儀器內部蜂鳴器報警，等待報警聲音停止后才可拆掉測試線，否則會因拉弧損壞儀器及人身安全不利，最后關閉電源開關。
（3）查看結果，打印保存的數據，清空數據。
測試中按保存鍵數據會自動保存在存儲器中，可保存100次測試數據掉電不丟失。當需要查看之前保存的結果時，移動光標到第三項“查看結果”按確定鍵顯示下面界面如圖11
如果需要打印存儲器中的所有測試結果可移動光標到“打印全部”選項按確定，會提示“正在打印”；如果需要清空存儲器中的數據，移動光標到“全部清空”再按確定鍵清空存儲器中的所有數據，清空完后提示“清空完畢”；如果需要查看保存的結果移動光標到“查看結果”確定鍵，顯示如圖12
按↓鍵顯示下一條數據，按↑鍵顯示上一條數據，按打印鍵打印當前測試數據，如需退出請按復位鍵。
（4）時鐘設置

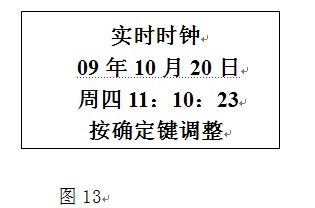

在主界面移動光標到時鐘設置，按確定鍵進入時鐘調整界面如圖13
按確定鍵年開始閃動，如需調整按↓或者↑，再按確定鍵月開始閃動，需要調整同前面一樣，依次日閃動，周閃動，時，分，秒，調整好后再按一次確定鍵退出次界面。

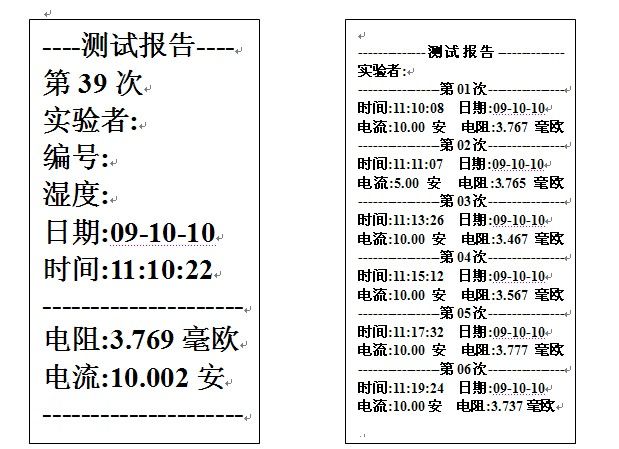

（5）現場打印機結果如圖14，15，分別為單次結果，和全部結果。
六、注意事項
1、改換、拆除測試線必須等到儀器放電結束（蜂鳴器不響）后方可進行，否則會因拉弧損壞儀器及對人身安全不利。
2、測量過程中若出現異常情況，請按復位鍵或關機，若無法恢復正常請和本公司聯系，不得自行拆卸
3、打印紙更換時將打印紙裝入紙倉，將打印紙拉出，蓋上前蓋板。熱敏打印紙只有較光滑的熱感面（正面）才能打印內容。
4、更換保險絲時在電源插座處有一個保險絲盒， 用平口起子將該保險絲盒往上拉即可更換保險絲。保險絲規格為3 A。
5、本產品運輸時必須進行包裝，包裝箱可用紙箱或木箱， 包裝箱內應墊有泡沫防震層。包裝好的產品， 應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。
6、儀器平時不用時， 應儲存在環境溫度-20℃ ～60℃ ，相對濕度不超過85%，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。
7、在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。
8、儀器損壞后，請立即停止使用并通知本公司，不得自行開箱修理。
七、儀器裝箱清單
1、主機 1臺
2、電源線 l根
3、測試線2根
4、說明書1份
5、打印紙（57*33）1卷

|
