GKC-V 開關
一、產品配置單
測試儀主機 一臺 附件箱 一個
直線位移傳感器 一只 角位移傳感器 一只
傳感器連接電纜 兩條 觸頭狀態連接線 兩條
合分閘輸出線 一條 儲能電源輸出線 一條
外接電源輸入線 一條 電源線 一條
短接線 一條 萬用傳感器支架 一套
二、產品概述
GKC-V開關機械特性測試儀是根據 DL/T 846.1~DL/T 846.9 — 2004《高壓開關綜合測試儀》，DL/T596-1996《電力預防性試驗規程》而研發的新一代測試儀。可測試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等開關的機械特性參數(時間、同期、彈跳、行程、速度、操作電壓、電流、反彈、主端口與輔助開關的配合時間、機械操作等各項數據及波形)，精確的分析計算功能，可靈活定義開關的速度，大容量數據存儲直接存在硬盤，并可進行數據導入導出，方便查看，打印。儀器自帶內部可調直流電源，可進行合閘、分閘、重合閘測試，也可進行低電壓動作試驗。面板式寬幅高速熱敏打印機能隨時打印全部數據及動作特性曲線。Window操作系統，觸摸屏操作，大屏幕彩色液晶顯示屏。配有上位機軟件能進一步對數據分析、存儲和各種報表的打印。廣泛應用于供電系統、開關生產廠家、工礦、冶金、鐵路等用電部門進行出廠、交接、預防及檢修試驗。
三、產品特點
·采樣精度高：精確的采樣技術，采樣頻率40000Hz，位移精度16位。
·內置操作電源：內置可調直流電源，帶短路保護功能，可同時滿足低電壓和高電壓動作試驗。
·人性化界面：window操作系統，大屏幕彩色液晶觸摸屏，軟鍵盤字符輸入，可新建開關型號、速度定義及完成相關參數的保存、刪除、設置、測試、分析等操作。
·傳感器靈活設置：可以選用直線位移傳感器也可使用角位移傳感器，可任意設置傳感器的安置位置。
·儀器操作方便：全自動測試，方便快捷。儀器會自動識別合、分閘，完成單合、單分、重合閘測試僅需按一下測試按鈕即可以完成測試和結果顯示。
·多種測試類型：能夠實現開關單分、單合、合分、分－合分測試。
·多種測試方式：可設置內控（內觸發）、外控（外觸發）、手力三種方式。
·速度定義靈活：通用速度定義模板，提供“占總行程分比”、 “時間”、“行程”三種方式分別定義速度范圍，滿足各種速度測試要求，同時可設置、修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫。
·波形顯示全面：6路觸頭通斷、線圈電流、行程、時間波形。
·寬幅高速打印：內置80mm高速熱敏打印機，創市場同類產品中首家使用寬版打印機的先例。打印機面板安裝、數據表單打印美觀清晰、波形直觀。
·USB數據通訊：面板配置兩個USB接口可進行數據導入、導出或連接鼠標、鍵盤等外圍設備。配有上位操作軟件，可在電腦上對測試數據進行多樣化的分析計算，打印存檔。
·大容量存儲： 測試結果直接保存在硬盤，大容量存儲，測試結果數據庫管理，可方便查詢歷史測試記錄。
四、技術指標
·外形尺寸：350mm×260mm×170mm；主機重量：10kg
·使用環境：環境溫度：-10℃～50℃；相對濕度：＜80%
·工作電源：電壓：AC220V±10%；頻率：50Hz±5%
·安全性能：絕緣電阻：＞2MΩ；漏電流：＜3.5mA
·直流電源：調整范圍：30～270V；準確度: ±（1%讀數+1個字）；負載變化率：≤1%
·額定電流：10A 最大瞬時電流：20A
·外接電源：允許外接電源：0～20A
·時間通道： 6路（A1,B1,C1,A2,B2,C2）或（A1,B1,C1,F1,F2）斷口電壓12V
·可測量輔助開關配合時間，采樣頻率：40KHz
·行程通道： 位移傳感器：1路， 采樣頻率：40KHz，分辨率16位。
·時間測試范圍：0.025ms～1s（可特殊定制更長時間）；準確度：±（0.1%讀數+2個字）；分辨率：0.025ms
·行程測試范圍：0～1000mm；準確度：±（1%讀數+1個字）；分辨率：0.1mm
·速度測試范圍：0.01～20.00m/s；準確度：±（1%讀數+1個字）；分辨率：0.01m/s
·電壓顯示范圍：20-300V；準確度：±（1%讀數+1個字）；分辨率：0.3V
·電流測試范圍：0.1A～20A；準確度：±（2%讀數+1個字）；分辨率：0.02A
五、儀器接線說明

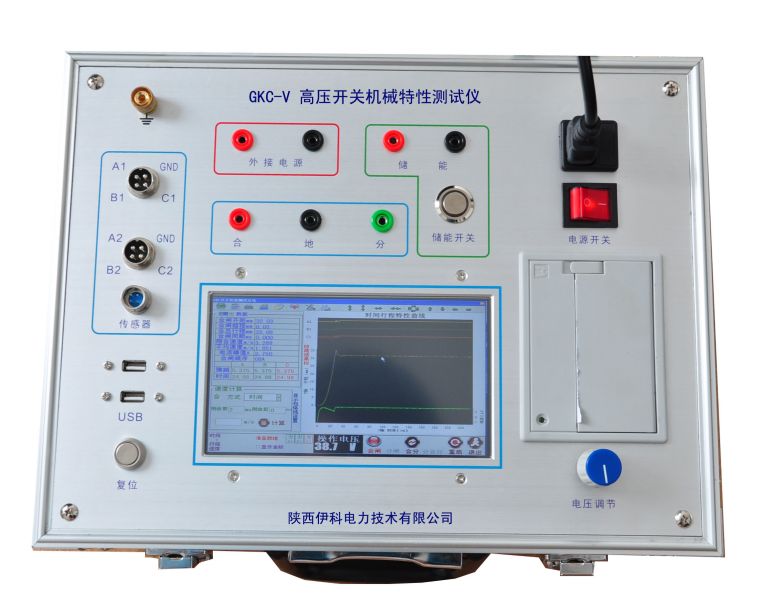

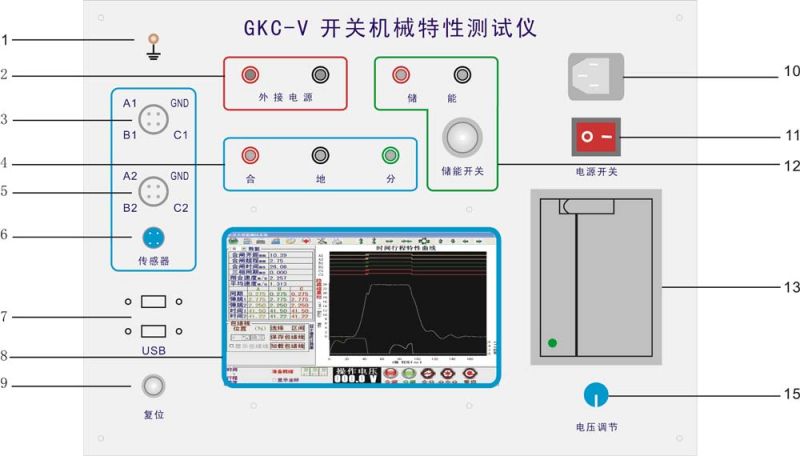

1、儀器面板說明
1.接地：儀器接地，保證安全。
2.外接電源接口：當儀器內部電源不能滿足要求時，該接口可外接電源，儀器自動識別（當外部有電壓時使用外部電源）。
3.觸頭信號輸入接口：斷口1（A1，B1，C1，GND）
4.分、合閘接線接口：當內控時輸出電壓信號控制斷路器動作，外控時為輸入電壓信 號觸發采樣。
5.觸頭信號輸入接口：斷口2（A2，B2，C2，GND）
6.傳感器接口：連接直線位移傳感器或角位移傳感器
7.USB接口：連接U盤導入導出數據或連接鼠標鍵盤等外圍設備。
8.彩色觸摸顯示屏：顯示操作過程和測量結果，觸摸輸入。
9.復位按鈕：使儀器復位，（當儀器死機或出現異常時使用）。
10.電源輸入插頭帶輸入保險：（AC220V /10A）。
11.電源開關：儀器電源總開關。
12.儲能輸出端口與儲能開關：連接儲能電機，按鈕按下時輸出電壓。
13.寬幅熱敏打印機：打印測試數據及特性曲線。
14.電壓調節旋鈕：轉動該旋鈕可以調節內部直流電源的輸出電壓（30V-270V）。
2、觸頭信號線的連接

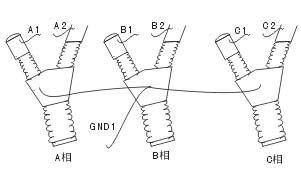

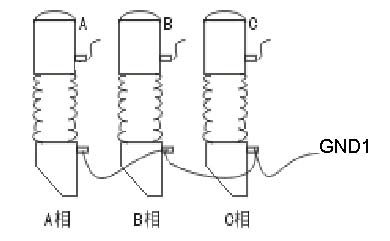

儀器設有兩組觸頭接線端子。A1，B1，C1，GND ； A2，B2，C2，GND共8根線，A1、B1、C1分別與被測試斷路器靜端相連，
用短接線短接動端并接GND。A2，B2，C2，GND與A1，B1，C1，GND相同。（A、B、C對應的顏色分別為黃、綠、紅，黑色為“GND”。）
需要測試輔助開關與主觸頭配合時間時 A2為F1, B2為 F2 ,C2為空，GND 為公共端。 （見圖2、圖3）。

圖2 圖3
3、分/合閘/儲能的接線

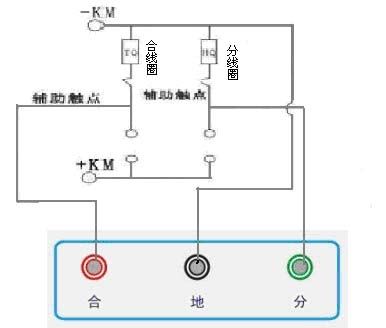

合接合閘線圈， 地接公共端， 分接分閘線圈， 儲能接儲能電機如圖4、 圖 5。
內控時合、分輸出電壓，外控時合、分為外觸發信號輸入。

圖4 圖5
六、傳感器安裝與設置
1、萬能支架安裝：萬能支架一端固定在直線位移傳感器上的固定塊上，或角位移傳感器上的固定片上，萬能支架固定夾固定在開關本體上。
2、直線位移傳感器：使用時根據測試開關對象、類型的不同，配用相關連接件。
3、角電阻傳感器：開關在分或合狀態安裝角電阻傳感器時，應注意運動方向避免進入傳感器盲域，可進入儀器設置界面查看傳感器動端位置如圖6，傳感器箭頭位置最好在中間區域。
圖6

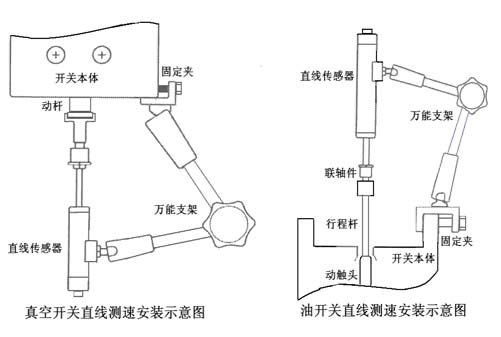

4、線性位移傳感器的安裝如圖7
圖7

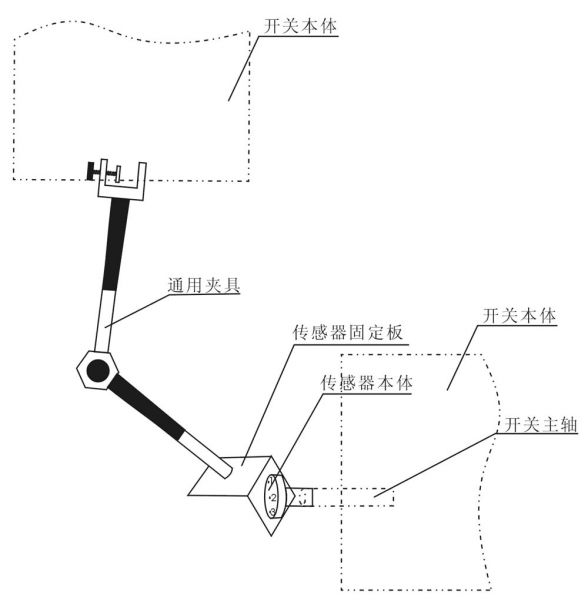

5、角位移傳感器的固定如圖8
圖8
6、傳感器的設置：通過觸摸屏選擇對應傳感器的安裝位置位置，模式，打開軟鍵盤輸入傳感器長度。
7、設置測試參數：如果您第一次使用該儀器，則需要設置測試必需的測試參數，如傳感器安裝的位置、傳感器的長度、控制方式等。如果您上次使用該儀器時已經設置好了測試參數，那么這些設置已經被保存。如果您本次測試不想改變原有的測試參數，那么可以點設置完成，直接進行測試。
8、設置傳感器的位置和類型：
·測試模式：適用于已知傳感器總長，輸入傳感器總長即可。
·校驗模式：適用于已知開關的總行程，輸入總行程后測試一次后自動計算傳感器總長。然后再選擇測試模式。（主要用于角位移傳感器）

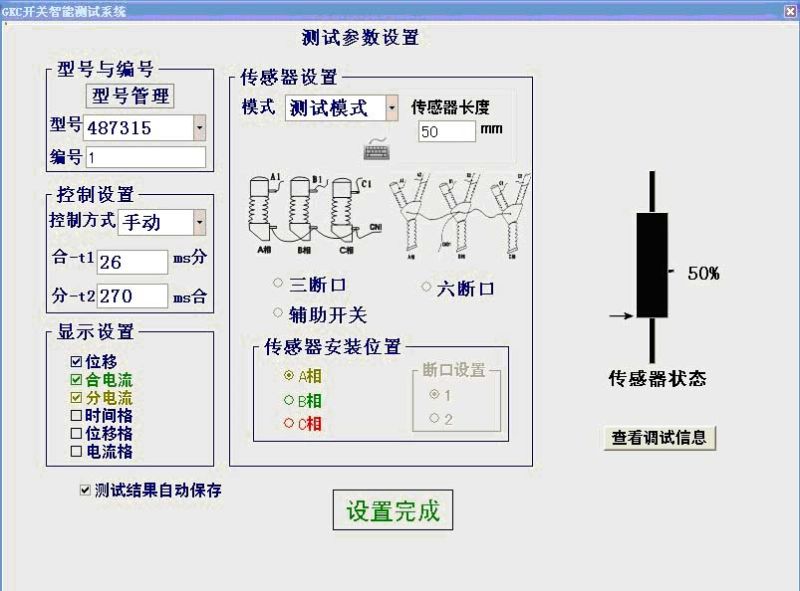

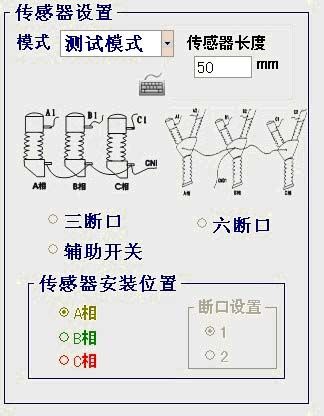

·選擇被測開關的類型，選擇傳感器對應的安裝位置圖9
圖9
七、型號選擇及設置
測試前選擇開關型號，輸入編號， 若以前以設置好開關型號則直接選擇，若沒有設置則需要進入型號管理進行設置，如圖10。
圖10

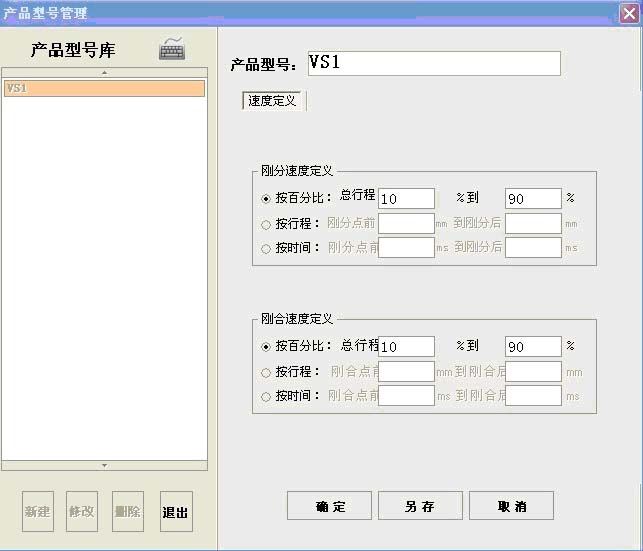

因為不同開關的速度定義方式不同，進入型號管理后設置好速度定義保存。如圖11
圖11
八、選擇控制方式：
控制方式分為手動、內控、外控。圖12
·手動：觸頭型號變化作為觸發型號，適用手動合分測試（只能測試同期和彈跳速度無法測試時間）
·內控：用戶通過操作觸摸屏的合分按鈕發出命令使開關動作完成測試，內控時合閘分閘插頭輸出電壓（內同步）。
·外控：儀器不控制開關動作，只是數據采集，使用外控時通過外部電源讓開關動作，一旦儀器接收到分合閘線圈有電壓則開始測試，
·外控時合閘分閘插頭接收觸發信號。（外同步）。
·T1，T2為做重合閘時的時間間隔。
圖12
九、調節操作電壓進行測試
1、調節操作電壓：根據電壓顯示，轉動電壓調節旋鈕，調節需要的直流儲能電壓。（如果為用戶外接電源，應該用其它方式調節電壓）。顯示如圖13
圖13
2、選擇操作方式：如果開關為分狀態，則操作方式默認為單合，合分。圖14
圖14
如果開關為合狀態，則操作方式默認為單分，分合分。圖15
圖15
同時顯示當前開關狀態圖16
圖16

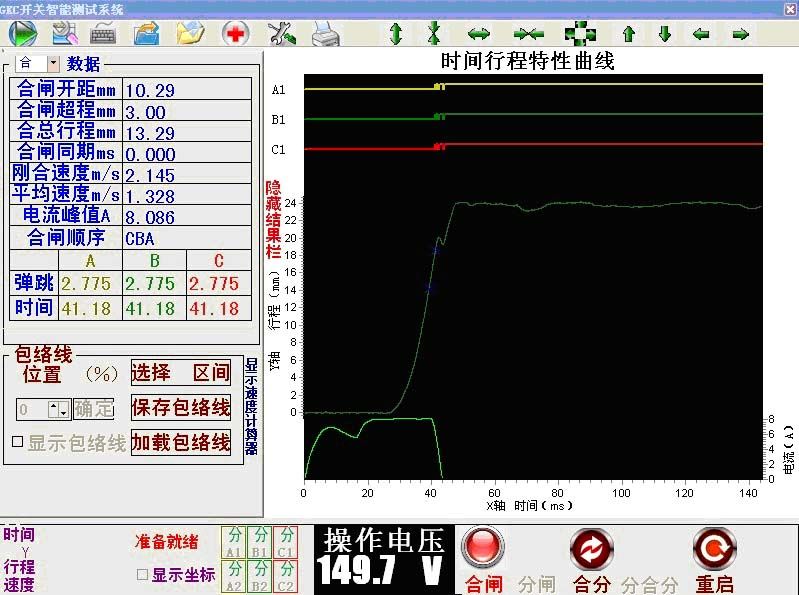

3、測試結果顯示：選擇對應的按鈕進行測試，測試完成后顯示測試結果及曲線。圖17
圖 17
十、測試結果分析、保存、查看、打印
1、速度分析計算：可以對所測數據進行分析計算出任意區段的速度�？砂磿r間 ，行程， 百分比，三種方式計算。如圖18、19.。

圖18 圖19
2、測試結果的保存: 測試結果可以可以自動保存也可提示保存。在設置界面選擇測試結果自動保存自動保存測試數據，反之每次測試后提示是否需要保存。圖20
圖20

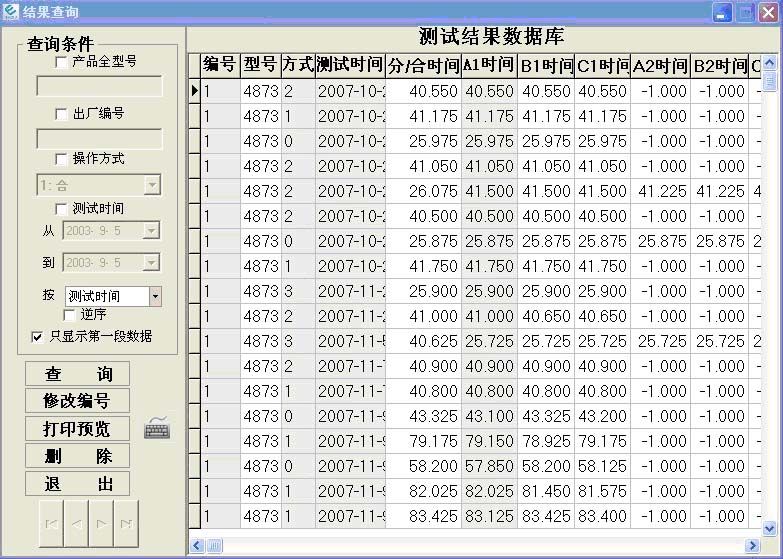

3、測試結果查詢：保存后的數據存在結果數據庫中按 可查看歷史測試數據。雙擊可打開對應的測試結果曲線，可按條件查詢篩選查詢具體測試結果。圖21
圖21

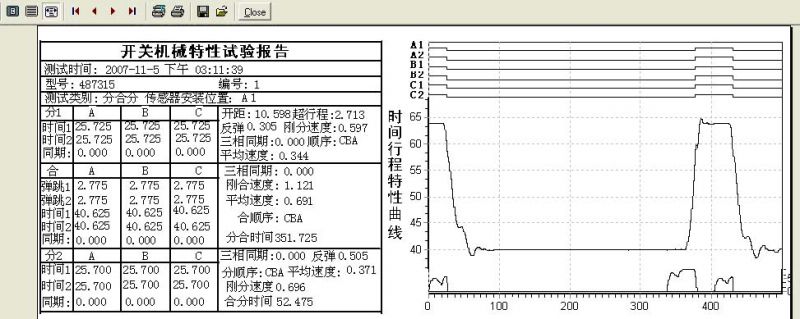

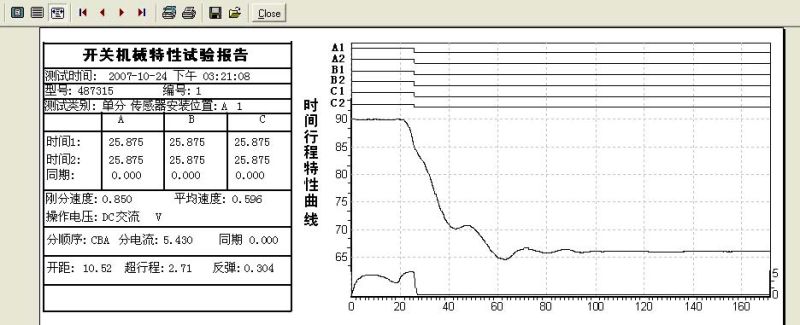

4、測試結果打印：儀器自帶寬幅熱敏打印機，點擊數據庫中的打印預覽，或者主界面的打印按鈕，顯示打印預覽的數據和曲線。如圖22為分閘測試結果 圖23為分合分重合閘測試結果。
圖22
圖23
十一、開關特性術語定義
1、三相不同期：指開關三相分（合）閘時間之間的最大及最小值差值。
2、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即第一次接觸到完全接觸間的時間）。
3、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。
4、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。
5、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言合閘前10ms內的平均速度。
6、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。
7、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。
十二、更換保險絲、打印紙
1、更換電源輸入保險：在電源插座下方有一個保險絲盒， 用平口起子將該保險絲盒往上拉即可更換保險絲。
保險絲規格為10 A。如下圖24
 圖24
2、更換打印紙 ：本儀器選用前換紙型熱敏打印機，不需拆機就可換紙，使用十分方便，不用維護。
（1） 打開蓋板。
（2） 裝上打印紙，（注意有正反面光面靠近打印加熱板）。
（3） 蓋上蓋子，打開儀器電源，使打印機通電。
（注意： 如果打印不了時需要檢查更換打印紙，當沒有紙時打印機就自動停止，更換打印紙后會自動檢測到，本打印機必須安裝熱敏紙。）
十三、注意事項
1、在本系列產品與被測試品之間接線前，應確保被測開關不帶電，并與電力系統完全隔離。
2、為安全起見，在對本機作各種連接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。
3、請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。
4、本機從寒冷的環境中被帶到充分加熱的環境中時，機內可能會凝結濕氣，導致機內絕緣水平降低。請確認本機內無濕氣后再行使用。
5、請不要將本機放置于灰塵容易聚集的地方。
6、請將本機放置于通風良好的場所。
7、請注意不要在雷雨的情況下使用本測試儀器。
8、請不要使用汽油﹑香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的棉布擦拭。
9、請確認當?shù)仉娋W(wǎng)電壓是否與本機供電電壓相符。交流220V±10%，50/60Hz。
10、請不要破傷隨機所帶的線纜，以確保使用安全。一旦發現破損，請立即更換。
11、當儀器出現故障時，請勿擅自打開機箱，以免造成不必要的損失及傷害，請及時聯系廠家或者返廠維修。
