一、概述

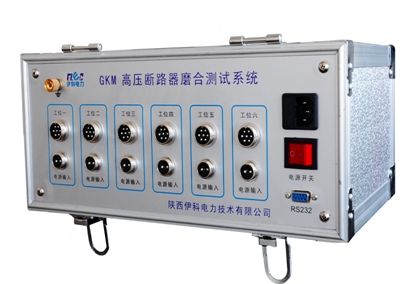

GKM高壓斷路器磨合測試系統針對高壓斷路器的磨合測試而設計，可同時控制六臺斷路器的磨合測試(六路完全獨立)，并以計算機為基礎進行參數設定、時序控制。
參數設定直觀，時序控制簡便，使工作效率得到極大提高，而且克服了以往使用時間繼電器進行磨合的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。
GKM高壓開關磨合測試系統操作簡單，是斷路器設計和測試的理想工具。
二、主要功能及特點
1、 操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。
2、報警功能：當斷路器發生拒合、拒分、誤合、誤分時，軟件報錯，并切斷電源停止操作。(其中某一工位有問題不影響其他工位的正常磨合)
3、保護功能：當發出合(分)命令后，經過適當延時，自動切斷合(分)閘電源，防止因斷路器據動或或輔助開關轉換不到位而導致合(分)線圈長期帶電�！�
4、磨合臺有獨立控制斷路器的功能，當正在磨合的六臺斷路器中有一臺出現拒分、據合、誤分、誤合等故障時，磨合臺應對其進行報警，停止操作命令。且不影響其他工位正常工作。磨合設定次數完成后，軟件有信息提示，停止操作命令，切斷電源。
5、分、合間隔時間可設定，整定范圍：0.1-25秒。
6、分、合間輸出時間可設定，整定范圍：0.1-25秒。
7、電源輸入靈活，每個工位操作電源獨立，即可交流輸入也可直流輸入。
三、主要技術參數
1、電源：AC220V±15％；50Hz。
2、整機功耗：≤50W。
3、內部觸點最大承受電流10A。
4、最大輸入電壓240V。
5、濕度：≤85％RH。
6、溫度：-10℃—50℃。
7、外形尺寸：370mm×280mm×160mm。
8、重量：6kg

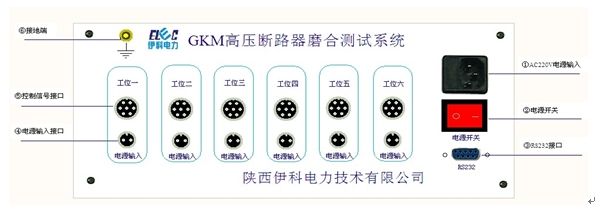

四、面板介紹
圖1
1、AC220V 電源插座 （系統電源輸入）
2、電源開關 （系統電源開關）
3、RS232接口 （連接電腦通訊）
4、操作電源輸入 （斷路器操作電源輸入）
5、控制信號輸入輸出口 （控制開關動作，及開關狀態反饋。）
6、儀器接地端 （系統安全地）
四、電源輸入接口說明
1、電源輸入接口每個工位獨立，即工位一輸入為直流所控制的斷路器為直流；工位二輸入交流所控制的斷路器為交流，互不影響。當所有工位電源相同時可將電源輸入接到同一電源。
2、電源輸入外部需接保險或空開進行短路保護，儀器內部沒有短路保護。
3、電源輸入為交流或直流，最高電壓為240v。
4、直流輸入時1腳為正，2腳為負。如圖2
5、如需控制輸出為觸點信號，無需電壓輸入時，請將電源輸入的1腳和2腳短路，此時輸出為干接點。如有些永磁機構斷路器控制合分閘為觸點信號控制）
6、電源輸入為直流時可選用本公司的DCX開關操作電源箱
7、電源輸入為交流時可用交流調壓器。
四、控制信號接口說明
1、各引腳說明
1腳------------------合閘（直流時為正）
2腳------------------分閘（直流時為正）
3腳------------------公共端（直流時為負）
4腳------------------儲能狀態（必須接空接點，不能外加電源）
5腳------------------儲能狀態地（必須接空接點，不能外加電源）
6腳------------------開關狀態（必須接空接點，不能外加電源）
7腳------------------開關狀態地（必須接空接點，不能外加電源）
2、合閘，分閘輸出最大電流為10A當開關分合閘線圈電流大于10A時，必須外接輔助繼電器
3、開關狀態和儲能狀態的輸入必須接空接點，不能外加電源。
4、儲能狀態4腳和5腳可以不接，懸空。
5、電源輸入直流時合分閘輸出為直流，電源輸入交流合分閘輸出為交流。
6、合分閘輸出端不能短路。（需在電源輸入端或輸出端加短路保護）
7、接線方法：首先將開關狀態信號（6腳和7腳）夾夾在斷路器斷口上（或與斷口狀態對應的輔助開關上），儲能狀態（4腳和5腳）可不接懸空，需要接線時連接到與儲能到位對應的輔助開關兩端（必須為空接點不能有電壓），根據需要輸入對應的電源（直流或交流），其中合閘（1腳）連接對應的合閘線圈，分閘（2腳）連接對應分閘線圈，公共端對應負極。如需合分閘控制信號為觸點信號時（部分永磁機構斷路器）請將電源輸入的1腳和2腳短路。將RS232接口連接計算機的RS232接口。(如果計算機沒有RS232接口，可用USB轉串口的連接線。

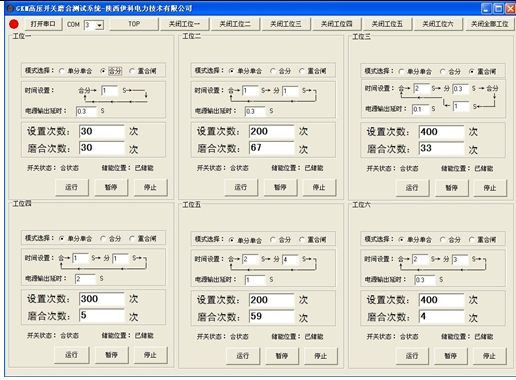

五、操作方法：
圖4
1、接好線后雙擊計算機的控制軟件
2、選擇對應的串口號打開串口，（只有在第一次使用時需要選擇串口并打開，以后電腦默認自動打開串口）
3、根據需要可選擇打開或關閉對應的工位，或者打開全部工位。
4、選擇對應工位的磨合方式，單分單合，合分 ，分合分。
5、設置好時間間隔，設置范圍為最小0.1s，最大25.5s。設置間隔時間時要考慮儲能時間的長短。
6、設置電源輸出時間，設置范圍為最小0.1s，最大25.5s 。設置時一般大于開關的合分閘時間，彈簧機構一般設置為0.3s-1s，如果設置過長，當斷路器發生拒分、拒合或輔助觸點轉換不到位時，合分閘線圈長時間通電，發熱甚至燒毀。如果設置過短，可能會出現斷路器拒分拒合現象。
7、設置好需要磨合的次數最大為65535次。
8、點擊運行開始磨合測試，需要暫停時按暫停，暫停時磨合次數不清零，再需要繼續磨合時點運行會從上次磨合的次數開始計數，需要停止時按停止，停止時磨合次數自動清零，下次磨合計數是從零開始。

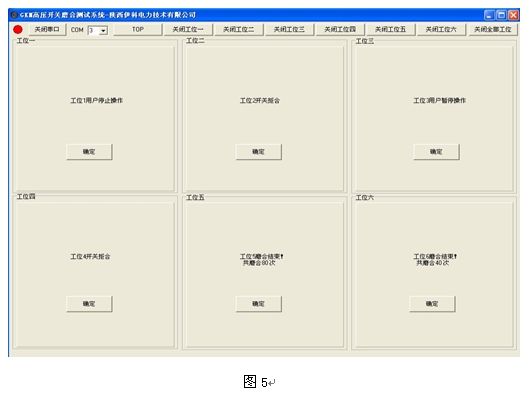

9、當出現拒合、拒分、誤合、誤分、磨合結束時，系統自動切斷電源輸出，并軟件提示。如圖5
六、注意事項
1、連接好接線后，檢查沒有問題在開電源。
2、合分閘輸出端都不能短路。
3、合分閘輸出端不能串接電源。
4、開關狀態輸入和儲能狀態輸入必須接空接點，不能外加電源。
5、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器
6、本產品運輸時必須進行包裝， 包裝箱可用紙箱或木箱， 包裝箱內應墊有泡沫防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。
7、儀器平時不用時， 應儲存在環境溫度-20℃ ～60℃ ，相對濕度不超過85%，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。
8、在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。
9、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。
七、儀器裝箱清單
1、主機 1臺
2、電源線 l根
3、測試線1套
4、說明書1份
|
