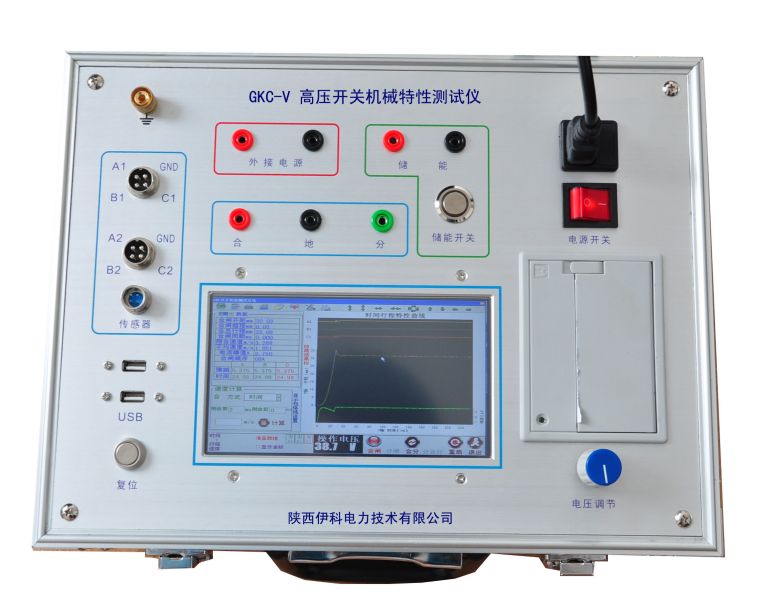

經過一年多的研發、半年的反復試驗，陜西伊科電力技術有限公司研發生產的GKC-V型高壓開關機械特性測試儀全面面市。
一、產品概述
GKC-V開關機械特性測試儀是根據 DL/T 846.1~DL/T 846.9 — 2004《高壓開關綜合測試儀》，DL/T596-1996《電力預防性試驗規程》而研發的新一代測試儀�？蓽y(cè)試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等開關的機械特性參數(時間、同期、彈跳、行程、速度、操作電壓、電流、反彈、主端口與輔助開關的配合時間、機械操作等各項數據及波形)，精確的分析計算功能，根據IEC62271-100國際標準的要求，儀器測試時可加載曲線包絡線更直觀的檢驗產品，靈活定義開關的速度，儀器自帶硬盤大容量數據直接存儲，windows操作系統，大屏幕彩色液晶觸摸屏，自帶USB口方便數據導入導出，自帶80MM寬幅嵌入式熱敏打印機，現場高速打印測試報告、測試曲線。儀器自帶內部可調直流電源，可進行合閘、分閘、重合閘測試，也可進行低電壓動作試驗。
本儀器使用方便，操作界面人性化，操作系統拓展性強，被廣泛應用于供電系統、開關生產廠家、工礦、冶金、鐵路等用電部門進行出廠、交接、預防及檢修試驗。
二、產品特點
采樣精度高：精確的采樣技術，采樣頻率40000Hz，位移精度16位。
內置操作電源：內置可調直流電源，可做低電壓，高電壓動作試驗，帶短路保護功能降低測試設備故障率。
人性化界面：window操作系統，大屏幕彩色液晶觸摸屏，軟鍵盤字符輸入（也可以外接USB口鍵盤），測試軟件可以方便快捷的新建開關型號、速度定義及完成相關參數的保存、刪除、設置、測試、分析等操作。
傳感器靈活設置：儀器配備直線位移傳感器、角位移傳感器，方便客戶根據現場實際情況進行傳感器的設置和安裝，可任意設置傳感器的安置位置。
儀器操作方便：儀器自動識別合、分閘，完成單合、單分、重合閘測試僅需按一下測試按鈕即可以完成測試和結果顯示。
多種測試類型：能夠?qū)崿F(xiàn)開關單分、單合、合分、分－合分測試。
多種測試方式：可設置內控（內觸發）、外控（外觸發）、手力三種方式。
速度定義靈活：通用速度定義模板，提供“占總行程分比”、 “時間”、“行程”三種方式分別定義速度范圍，滿足各種速度測試要求，同時可設置、修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫。
波形顯示全面：6路觸頭通斷、線圈電流、行程、時間波形。
寬幅高速打�。簝�(nèi)置80mm寬幅高速熱敏打印機，測試報表、曲線直接現場打印，直觀清晰。
USB數據通訊：面板配置兩個USB接口可進行數據導入、導出或連接鼠標、鍵盤等外圍設備。配有上位操作軟件，可在電腦上對測試數據進行多樣化的分析計算，打印存檔。
大容量存儲： 儀器自帶大容量硬盤，海量測試結果直接存儲。
測試軟件強大：強大的測試軟件操作界面人性化，所有設置、測試、調節、調用、查看、打印等操作均可通過軟件直接完成，所有測試結果數據庫管理，支持多種查詢方式，方便歷史測試記錄的管理及查看。
三、 主要技術參數
外形尺寸：350mm×260mm×170mm；主機重量：10kg
使用環境：環境溫度：-10℃～50℃；相對濕度：＜80%
工作電源：電壓：AC220V±10%；頻率：50Hz±5%
安全性能：絕緣電阻：＞2MΩ；漏電流：＜3.5mA
直流電源：調整范圍：30～270V；準確度: ±（1%讀數+1個字）；負載變化率：≤1%
額定電流：10A 最大瞬時電流：20A
外接電源：允許外接電源：0～20A
時間通道： 6路（A1,B1,C1,A2,B2,C2）或（A1,B1,C1,F1,F2）斷口電壓12V
可測量輔助開關配合時間，采樣頻率：40KHz
行程通道： 位移傳感器：1路， 采樣頻率：40KHz，分辨率16位。
時間測試范圍：0.025ms～1s（可特殊定制更長時間）；準確度：±（0.1%讀數+2個字）；分辨率：0.025ms
行程測試范圍：0～1000mm；準確度：±（1%讀數+1個字）；分辨率：0.1mm
速度測試范圍：0.01～20.00m/s；準確度：±（1%讀數+1個字）；分辨率：0.01m/s
電壓顯示范圍：20-300V；準確度：±（1%讀數+1個字）；分辨率：0.3V
電流測試范圍：0.1A～20A；準確度：±（2%讀數+1個字）；分辨率：0.02A
|
